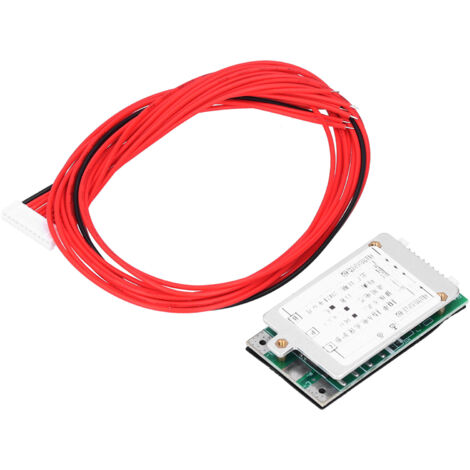

Système de gestion de batterie, panneau de Protection PCB pour bloc de cellules Li-Ion, alimentation 10S 15A 36V sans Balance

Caractéristiques:

1. Fonctions de protection multiples: Fournissez des fonctions de protection multiples telles que la protection des surcharges, la protection de surdécharge, la protection de court-circuit, etc.
2. Performances fiables: en matériaux de bonne qualité, ce qui n'est pas facile à se produire de faux soudures, et les performances sont stables
3. Prolonger la durée de vie de la batterie: la carte de protection PCB peut efficacement aider à prolonger la durée de vie de la batterie
4. Matériaux PCB de bonne qualité: matériaux PCB de bonne qualité, avec fiabilité et miniaturisation, bonne maintenance et interchangeabilité
5. Empêcher de surcharger: la carte de protection contre les batteries Li ion convient au chargement d'alimentation, qui peut être utilisé pour empêcher les vélos électriques de surcharger

Spécifications:

Type d'article: PCB Protection Board
Matériel: PCB
Tension de travail: DC 36V
Nombre de chaînes: 10S
Type de batterie applicable: batterie ternaire
maximum avec suintension: 15a
Rester Instantanet Current: 80a
Température de travail: Aucune
Mode de câble: Même port> Courant de travail: 15A
Température de travail: Température de travail: -10 ℃ ~ 75 ℃
Objectif: Utilisé pour éviter la surcharge des vélos électriques
Scène applicable: charge de puissance

Comment utiliser:

1: La séquence de connexion de la batterie: connectez d'abord B-, puis connectez la borne de détection de tension de la batterie, la séquence est inversée lors du retrait. 2: La borne de détection de tension cellulaire est connectée par un câble plat de 2,0, la broche de CN1 est B 3: La ligne de détection de tension de la cellule de la batterie utilise un câble standard, B-, P-, C 4: Une fois la batterie et la carte de protection connectée, mesurez la tension entre B + et P‑. Si la tension mesurée est égale à la tension totale de la batterie, la carte de protection fonctionne normalement.

Liste de colis:

1 X PCB Protection Board 1 x Patch Cord Set

Remarque:

Séquence de connexion de la batterie: connectez d'abord B-, puis connectez la borne de détection de tension de la batterie, la séquence est inversée lors du retrait, suivez la séquence ci-dessus, si vous ne suivez pas la séquence requise, elle endommagera les composants de la carte de protection et provoquera de graves conséquences.
