Grundfos Station de relevage MD station de relevage des eaux usées, installation double MD.12.3.4 .8, 97901085
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
-3% sur ce produit avec les tarifs négociés
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description

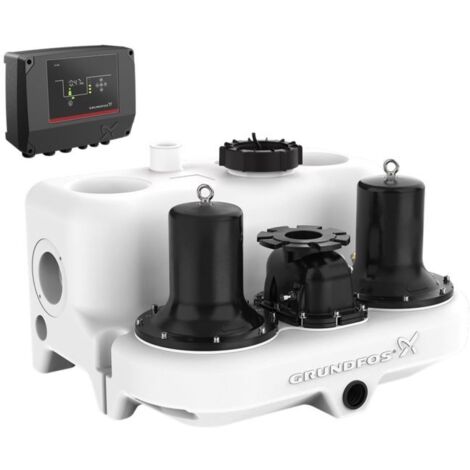

Grundfos Station de relevage MD station de relevage des eaux usées, installation double MD.12.3.4 .8, 97901085
- Désignation du produit: MD.12.3.4
- Vitesse de pompe sur laquelle sont basées les données de la pompe: 1430 tr/min
- Débit nominal: 5.5 l/s
- Débit maximal: 13.9 l/s
- Hauteur de refoulement nominale: 6.4 m
- H max: 8.5 m
- Type de roue: VORTEX
- Taille maximale des particules: 50 mm
- Agréments: CE,EAC,MORO,UKCA,SEPRO
- Type de clapet anti-retour: Clapet anti-retour
- Pump housing: LDPE
- Matériau de la roue: LURANYL
- Réservoir: PLASTIQUE
- LDPE
- Joint: NBR
- Température ambiante: 0 .. 40 °C
- Type de raccordement Sortie: DIN
- Taille du raccord de pression: DN 80
- Niveau de pression nominal: PN 6
- Plage de température du fluide: 0 .. 40 °C
- Température du fluide pendant le fonctionnement: 20 °C
- Densité: 998.2 kg/m³
- Puissance absorbée P1: 1.8 kW
- Puissance nominale du moteur P2: 1.5 kW
- Fréquence du réseau: 50 Hz
- Tension nominale: 3 x 400 V
- Tolérance de tension: +10/-14 %
- Max Starts par heure: 60
- Courant nominal: 2 X 3,6 A
- Cos phi - Facteur de puissance: 0.75
- Rendement du moteur à pleine charge: 82.1 %
- Pôles du moteur: 4
- Type d',enclenchement: DOL
- Type de protection (selon IEC 34-5): IP68
- Classe d',isolation (IEC 85): F
- Protection thermique: BIMETAL THERMAL SWITCH
- Longueur de câble: 1.5 m
- Longueur câble moteur: 4 m
- Type de câble: H07 RN-F
- Fiche secteur: CEE 3P+N+E
- Taille du câble: 4X1,5+2X1
- Longueur du câble d',alimentation: H05 VV-F
- Art des Schaltschrankes: LC231
- Mode de fonctionnement: S3-50%,1MIN
- Volume total du/des réservoir(s): 130 l
- Volume total réel du bassin collecteur avec entrée de 180 mm: 49 l
- Volume total réel du bassin collecteur avec entrée de 250 mm: 69 l
- Volume utile total du réservoir collecteur avec entrée de 315 mm: 86 l
- Poids net: 113 kg
- Poids brut: 158 kg
Caractéristiques. Performance
Dessin dimensionnel
Schéma de câblage
- Fabricant: Grundfos
- Numéro d',article: 97901085
- Modèle: MD.12.3.4
- Débit nominal: 5.5 l/s
- Hauteur de refoulement nominale: 6.4 m
- Puissance absorbée P1: 1.8 kW
- Type de roue: VORTEX
- Plage de température du fluide: 0 .. 40 °C
- Tension nominale: 3 x 400 V
- Cos phi - Facteur de puissance: 0.75
- Volume total du/des réservoir(s): 130 l
- Volume total réel du bassin collecteur avec entrée de 180 mm: 49 l
- Volume total réel du bassin collecteur avec entrée de 250 mm: 69 l
MD >, Station de relevage d',eaux usées, installation double
Convient pour :- Eaux usées dans les bâtiments commerciaux
- Eaux usées domestiques
Plus de restrictions lors de l',utilisation des caves
La gamme Multilift, avec ses stations de relevage à pompe simple ou double, permet l'aménagement de toilettes et de buanderies, par exemple en sous-sol, lorsque les possibilités existantes d'évacuation gravitaire des eaux usées ne peuvent pas être utilisées ou que le raccordement aux canalisations d'eaux usées existantes s'avère trop onéreux. Les stations de relevage prémontées et prêtes au montage, dotées d'une ou deux pompes, sont destinées au relevage et au refoulement vers le réseau d'assainissement des eaux usées produites dans les bâtiments en dessous du niveau de reflux.
En règle générale, les stations de relevage Multilift sont installées en dessous du niveau de reflux dans les sous-sols des grands bâtiments. Il s'agit par exemple d'immeubles collectifs, de bâtiments publics, de locaux commerciaux, d'écoles, d'immeubles de bureaux, d'hôtels, de restaurants, d'hôpitaux et d'entreprises industrielles. Ces stations de relevage compactes peuvent être raccordées de manière économique et avec un minimum d'efforts aux conduites d'eaux usées existantes dans le bâtiment. Les stations de relevage assurent non seulement une évacuation efficace des eaux du bâtiment, mais constituent également la meilleure protection contre le reflux pouvant survenir par exemple après de fortes pluies ou lors d'une surcharge du réseau d'assainissement public.
MD.12.3.4
Station de relevage pour eaux vannes submersible avec
Cuve de collecte : Résistante aux chocs et à la rupture
en polyéthylène, imputrescible, étanche aux gaz et aux odeurs. Fond de cuve spécial incliné pour minimiser les dépôts, volume total 130 ltr.
Départ de refoulement : pièce de transition à bride en
Pompe : verticale, monocellulaire et
Commande : capteur de pression piézo-
Coffret de commande entièrement électronique et préconfiguré pour la commande et la surveillance de deux pompes submersibles, guidage par menu via touches à bouton-poussoir avec relais de protection moteur, carte de commande et écran numérique rétroéclairé pour l'affichage de l'état et module de capteur on-board. Borne de raccordement supplémentaire pour un interrupteur à flotteur externe. Panneau de commande verrouillable contre les accès non autorisés. Le niveau de la cuve est mesuré et commandé en temps réel par un tuyau de pression et un convertisseur dans le coffret de commande. Signalisation individuelle de fonctionnement et de défaut, signalisation de défaut de niveau haut ainsi qu'entrées supplémentaires pour interrupteurs de niveau externes, mesure et surveillance du courant intégrées, entrées supplémentaires pour capteurs de niveau alternatifs tels qu'interrupteurs à flotteur, capteurs à ultrasons et capteurs de pression hydrostatique, 0-5V et 4-20mA. Montage mural sans ouverture de l'unité de commande. Appareil en saillie mural avec boîtier ISO IP56.
- Affichage visuel du fonctionnement et
- Défaut, niveau d'eau dans la cuve en mm, niveau haut, courant moteur en service, surchauffe, défaut réseau et erreur de capteur, erreur d'ordre de phases (uniquement 3~400V)
- de réserve, de charge alternée et de pointe-
- fonctionnement en charge
- Réglage de la hauteur d'enclenchement via l'écran
- Commutateur de service M-0-A par pompe
- Signal acoustique (buzzer) pour défaut
- Touche d'acquittement de défaut
- Acquittement du message d'alarme (manuel/autom.)
- Message d'erreur avec
- Affichage des défauts et mémoire des erreurs des 20 derniers événements
- Compteur d'heures de fonctionnement et d'impulsions
- Fonction antiblocage par automa-
- cycle de test automatique après 24h d’inactivité
- Mise en marche de la pompe par capteur de pression
- Temporisation réglable
- Surveillance de la température pour pompes avec
- sondes thermiques de bobinage
- Alarme indépendante du secteur (voir accessoires)
- Interface pour mise à jour logicielle
- Temporisation au démarrage et à l'alarme en cas d'eau de déferlement
- Surveillance du temps de fonctionnement et
- Protection contre la marche à sec
- Interface pour outil PC pour le service
Caractéristiques
- MarqueGRUNDFOS
- Hauteur de refoulement max8.5 m
- Indice de protectionIP68
- Largeur80 cm
- MatièresPolyéthylène (PE)
- Nombre de pompe(s)2
- Poids157.9 kg
- Station de relevageOui
- Tension électrique400 V
- Usage de la pompe de relavageWC
- Réf. ManoManoME25843087
- MMID254197475255
- Réf. fabricant97901085
- EAN5710626080854
Questions fréquentes
La hauteur maximale de refoulement est de 8,5 mètres. Cela signifie que l'installation doit être planifiée en fonction de la distance verticale entre l'équipement et le point de rejet des eaux usées pour garantir un fonctionnement optimal.
Cet appareil est compatible avec des eaux usées et des solutions chimiques. Cependant, il n'est pas conçu pour des fluides contenant des particules solides de plus de 50 mm ou des substances abrasives.
L'équipement est doté d'un système d'alarme intégré qui surveille en permanence son fonctionnement et alerte en cas de débordement ou de problème technique, permettant une intervention rapide.
