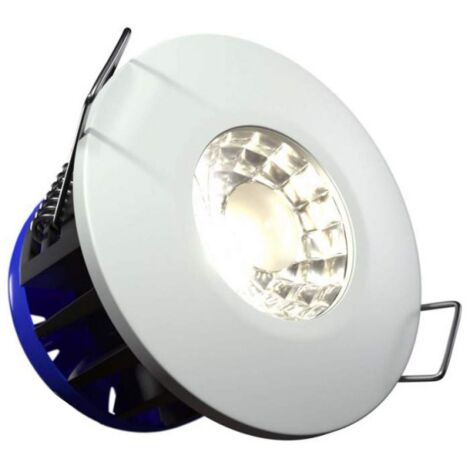

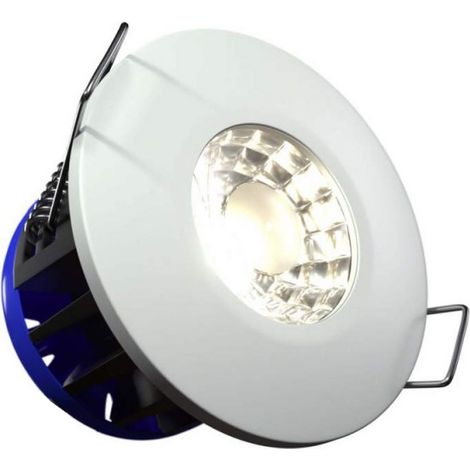

Spot LED TITAN encastrable 10W étanche IP65 dimmable avec switch et driver

Notice de montage de la lampe encastrable dimmable

1- L'installation doit être effectuer par un électricien qualifié

2- S'assurer que le support est capable de supporter le poids du luminaire et du driver

3- Pré-découper avant l'installation (Ci-après les dimension)

4- Ne pas installer si le produit est endommagé

5- Certifié IP65 la face avant est adapté aux salles de bain dans les espaces 1 et 2

6- Ce produit est compatible pour des installations coupes feu.

Préparation

• Couper le courant
• Découper le plafond selon les dimensions conseillées

Choix de la température de couleur

Câblage du driver

• Ouvrir le capot du driver
• Procéder au câblage

Installation du produit et driver

• Placer le driver au dessus du sous-plafond
• Rabattre les clips du downlight et le glisser dans le trou préalablement coupé

Vérification

• S'assurer que le downlight soit stable et soit bien ventilé.
• Placer une collerette magnétique pour compléter le produit (non fournie)

Changer la couleur de température une fois le downlight installé

• Couper le courant
• Enlever la collerette magnétique
• Changer la température de couleur

Informations importantes :

• L'installation du luminaire doit être faite par un électricien professionnel
• Avant de commencer l'installation, s'assurer que l'électricité soit coupée
• Isoler les connecteurs pour éviter les courts circuits

Downlight LED encastrable de la gamme TITAN, conçue pour des applications intérieures nécessitant un éclairage performant, discret et durable. Avec une puissance de 10 W, ce luminaire offre un flux lumineux compris entre 820 et 930 lumens, selon la température de couleur sélectionnée via un interrupteur CCT intégré, permettant de choisir entre 3000K, 4000K ou 6000K. Son optique à 40° assure un éclairage directionnel précis, idéal pour les espaces tels que les couloirs, bureaux ou zones de passage.

Ce luminaire est dimmable TRIAC, offrant une flexibilité dans la gestion de l'intensité lumineuse. Il est doté d'un indice de protection IP65 par le dessous, le rendant adapté aux environnements humides comme les salles de bains (zones 1 et 2).

Sa durée de vie est estimée à 50 000 heures avec un maintien du flux lumineux L80B20, garantissant une performance durable. Le corps en aluminium de couleur blanche, associé à une collerette magnétique interchangeable (disponible en noir ou gris), permet une intégration esthétique dans divers environnements.

Avec des dimensions de 82 x 82 x 60,6 mm et un trou de perçage de 70 mm, son installation est facilitée par un bornier à repiquage, simplifiant le câblage en série.

Le TIT70001 est également recouvrable, conforme aux normes BBC et RT2012, et certifié BS476-21 pour la résistance au feu. Il est classé en classe II et offre un IRC de 80, assurant une bonne restitution des couleurs. Ce downlight représente une solution d'éclairage fiable et adaptable pour les professionnels soucieux de la qualité et de la durabilité.
