Spax – Connecteur masqué 60x215x16 mm – Raccordement bois à bois – Assemblage conique – Démontable à volonté – Capacité de charge doublée

SPAX Connecteur invisible SXHC, 60 x 215 x 16 mm, 10 unités - SXHC215

Référence : SXHC215EAN : 4003530263248

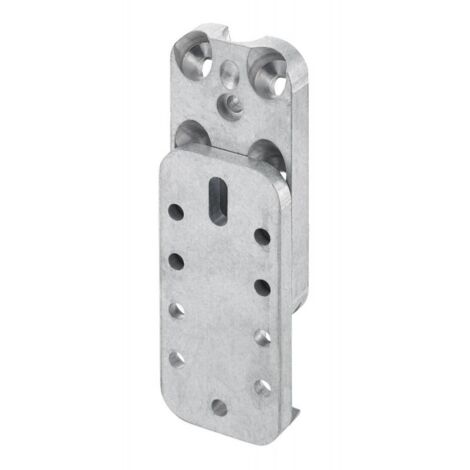

Pour l’assemblage invisible d’une poutre principale sur une poutre secondaire : à angle droit, en pente ou incliné (chevrons) Les connecteurs peuvent être entièrement noyés (dissimulés) ou directement vissés (avec joint creux) - possibilité de réaliser des constructions esthétiques Montage rapide de l’assemblage - rapidité de construction Le connecteur se resserre grâce à ses surfaces de glissement coniques - la construction reste toujours compacte L’assemblage peut être démonté aussi souvent que nécessaire - convient donc aussi parfaitement aux constructions temporaires telles que les structures de stands La capacité portante est déterminée par le nombre de vis sur la poutre principale et la longueur des vis dans la poutre secondaire - flexibilité en fonction du niveau de charge Possibilité d’utiliser jusqu’à deux connecteurs adjacents = doublement de la capacité portante (les distances minimales doivent être respectées) - flexibilité en fonction du niveau de charge Possibilités d’assemblage : Bois-bois - vis pour connecteur bois SPAX et vis à tête fraisée et filetage total 4CUT SPAX (4 mm pour SXHC70, sinon 6 mm) L’illustration montre la variante du produit 40 x 85 x 16 mm – SXHC85

Détails techniques

Diamètre du trou NN2 : 6 mm Diamètre du trou NN1 : 5 mm Référence : SXHC215 Hauteur H : 215 mm Quantité de trous NN : 4 Stk. Quantité de trous NH : 30 Stk. Quantité de trous NN2 : 9 Stk. Diamètre du trou NH1 : 5 mm EAN : 4003530263248 Longueur L : 16 mm Largeur B : 60 mm Matériel : Aluminium

Description

L'un des principaux avantages des assemblages purement vissés est le fait que ces assemblages sont pratiquement invisibles. Toutefois, cela est également possible avec nos connecteurs invisibles, à savoir le SXHC, qui est utilisé pour raccorder des poutres secondaires en bois à une poutre principale en bois. Le connecteur en aluminium se compose de deux parties, dont l'une est vissée à la poutre secondaire et l'autre à la poutre principale. Les surfaces de glissement coniques permettent d'obtenir un assemblage durablement étanche et solide lors de l'insertion de la poutre secondaire, qui peut en outre être détaché facilement et aussi souvent que nécessaire. Pour éviter tout décrochage involontaire, notre connecteur invisible est sécurisé par une vis inclinée accessible par le haut. La partie du connecteur située sur la poutre principale peut être encastrée dans le bois, ce qui permet d'obtenir un joint quasiment inexistant à l'état monté. Si elle n'est pas encastrée, il reste un joint d'ombre. Des assemblages à 90° ainsi que des assemblages obliques et inclinés sont ainsi réalisables. La capacité de charge est déterminée par le nombre de vis sur la poutre principale d'une part et la longueur de vis des vis à filetage complet SPAX dans la poutre secondaire d'autre part. Pour doubler la capacité de charge, il est possible d'utiliser jusqu'à deux connecteurs cachés par raccord. Dans ce cas, il faut toutefois veiller à respecter les distances minimales. Le connecteur invisible SXHC est dévissé avec des vis d'assemblage pour bois SPAX et des vis à filetage complet SPAX à tête fraisée. Cela signifie pour vous : des raccords de poutres exigeants sur le plan optique et pouvant supporter des charges élevées peuvent être réalisés en quelques étapes de travail - la capacité de charge est ainsi augmentée de manière flexible et simple.
