Description générale

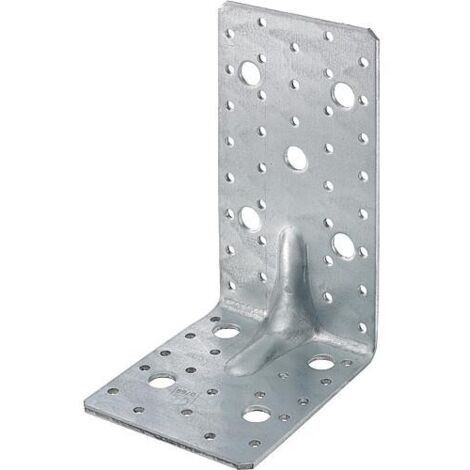

Le raccord coudé avec crête SXABR170 est conçu pour des applications nécessitant une transmission de charges élevées. Fabriqué en acier galvanisé à chaud, il est idéal pour les assemblages bois/bois et bois/béton. Sa conception avec nervure permet une excellente absorption des forces de cisaillement, rendant ce produit particulièrement adapté aux traverses et pannes élevées.Spécifications techniques
- Longueur : 110 mm
- Largeur : 95 mm
- Hauteur : 170 mm
- Épaisseur : 3 mm
- Matériau : Acier
- Surface : Galvanisé à chaud
- Diamètre du trou N1 : 5 mm (53 trous)
- Diamètre du trou N2 : 13 mm (9 trous)
Compatibilité et accessoires
- Fixation sur le bois avec des clous d’ancrage SPAX ou des vis pour connecteur bois SPAX
Installation
Pour installer le raccord, vissez ou clouez la branche la plus longue aux traverses ou aux pannes. Utilisez les petits trous pour fixer l'équerre au bois avec des vis d'assemblage ou des clous annelés SPAX.Utilisation
Ce raccord est particulièrement efficace pour les grandes dimensions de bois, permettant de supporter des charges F2 et F3 sans nécessiter de sécurité supplémentaire contre le cisaillement.Autres informations
- Référence : SXABR170
- EAN : 4003530263507
