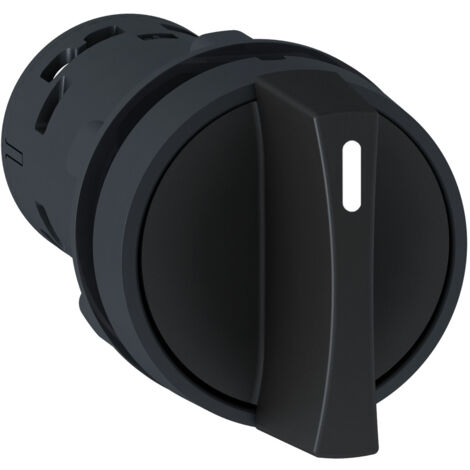

Xb7nd25 Schneider Bouton Tournant - ø22 - Noir - à Manette - 2 Positions - 1no+1nf - Harmony Xb7

Bouton rotatif 2 positions fixes étanche IP65

Le bouton tournant XB7ND25 appartient à la gamme Harmony XB7.Il est généralement installé en milieu industriel.

Caractéristiques du bouton tournant 2 positions XB7ND25 :

• Bouton complet monobloc.
• Diamètre du trou de perçage : 22mm
• Type de contacts : 1NO+1NF (contact normalement ouvert + contact normalement fermé)
• Bouton tournant à 2 positions fixes
• Système de connexion à vis
• Température d'utilisation : -25°C à +70°C

Caractéristiques principales du Bouton tournant Schneider de référence XB7ND25 :

• Gamme : Harmony XB7

• Type de produit ou équipement : Commutateur

• Nom de l'appareil : XB7

• Diamètre de fixation : 22 mm

• Vente par quantité indivisible : 10

• Poids du produit : 0,026 kg

• Degré de protection IP : IP20 se conformer à CEI 60529 (face arrière)IP65 se conformer à CEI 60529 (face avant)

• Forme de la tête de l'unité de signalisation : Rond

• Type d'unité de commande : position maintenue

• Profil de l'unité de commande : Noir manette standard

• Positions de l'unité de commande : 2 position 90°

• Description des contacts : 1 "O" + 1 "F"

• Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K

• Complémentaires Largeur hors tout CAO : 29 mm

• Hauteur hors tout CAO : 29 mm

• Profondeur hors tout CAO : 68,5 mm

• Description des bornes ISO n°1 : (13-14)NO(21-22)NC

• Montage de l'appareil : Trou de fixation - (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à EN/IEC 60947-1

• Entraxe de fixation : >= 30 x 40 mm (support) métal - épaisseur: 1?6 mm>= 30 x 40 mm (support) plastique - épaisseur: 2?6 mm

• Mode de fixation : Écrou de fixation: 2?2,4 N.m

• Fonctionnement des contacts : À action dépendante

• Endurance mécanique : 300000 cycle

• Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, 1 x 0,34?2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1

• couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1

• Forme de la tête de vis : Transversal compatible avec JIS N°1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis

• Protection contre les courts-circuits : 4 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

• [Ui] tension d'isolement : 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1

• [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/IEC 60947-1

• [Ie] courant assigné d'emploi : 0,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,3 A à 240 V, AC-14, D300 se conformer à EN/IEC 60947-5-10,6 A à 120 V, AC-14, D300 se conformer à EN/IEC 60947-5-1

• Durée de vie électrique : 1000000 cycle, DC-13, 0,3 A à 24 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 0,03 A à 230 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 0,09 A à 240 V, cadence de fonctionnement <108000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C

• Fiabilité électrique : ? < 10exp(-6) à 17 V et 5 mA se conformer à IEC 60947-5-4
