Lc1d25g7 Schneider - Contacteur Tripolaire - 3no - 25a - Bobine 120vca - Vis

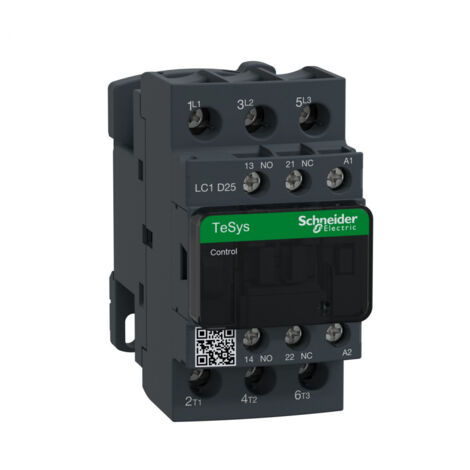

Contacteur de puissance 3P - 25A - 3NO - Schneider LC1D25G7

Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

De calibre 25A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 120Vca (courant alternatif). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.

Ce contacteur LC1D25 dispose d'un système de connexion à vis étrier.

Ce contacteur de puissance est fabriqué en France.

Appareillages compatibles avec le contacteur Schneider LC1D25G7

Caractéristiques principales du Contacteur de puissance Schneider LC1D25G7 :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l'appareil : LC1D

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d'emploi : AC-3AC-4AC-1

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 HzCircuit de puissance: <= 300 V CC

• [Ie] courant assigné d'emploi : 25 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance40 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance

• puissance moteur kW : 5,5 kW à 220...230 V CA 50/60 Hz (AC-3)11 kW à 380...400 V CA 50/60 Hz (AC-3)11 kW à 415...440 V CA 50/60 Hz (AC-3)15 kW à 500 V CA 50/60 Hz (AC-3)15 kW à 660...690 V CA 50/60 Hz (AC-3)5,5 kW à 400 V CA 50/60 Hz (AC-4)

• motor power HP (UL / CSA) : 3 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs2 hp à 115 V CA 50/60 Hz pour monophasé moteurs7,5 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs15 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs20 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs7,5 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs

• type de circuit de commande : CA à 50/60 Hz

• tension circuit de commande : 120 V AC 50/60 Hz

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 10 A à <60 °C pour circuit de signalisation40 A à <60 °C pour circuit de puissance

• pouvoir nominal d'enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1450 A à 440 V pour circuit de puissance se conformer à CEI 60947

• pouvoir assigné de coupure : 450 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 240 A à <40 °C - 10 s pour circuit de puissance380 A à <40 °C - 1s pour circuit de puissance50 A à <40 °C - 10 min pour circuit de puissance120 A à <40 °C - 1 min pour circuit de puissance100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation

• calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-163 A gG à <= 690 V coordination type 1 pour circuit de puissance40 A gG à <= 690 V coordination type 2 pour circuit de puissance

• impédance moyenne : 2 mOhm - Ith 40 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

• durée de vie électrique : 1,65 Mcycles 25 A AC-3 à Ue <= 440 V1,4 Mcycles 40 A AC-1 à Ue <= 440 V

• puissance dissipée par pôle : 3,2 W AC-11,25 W AC-3

• Front cover : Avec

• Support de montage : RailPlatine

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : ULBVRINAGOSTDNVLROS (Lloyds register of shipping)CCCGLCSAUKCA

• mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câblePower circuit: screw clamp terminals 1 cable(s) 2.5?10 mm²flexible without cable endPower circuit: screw clamp terminals 2 cable(s) 2.5?10 mm²flexible without cable endPower circuit: screw clamp terminals 1 cable(s) 1?10 mm²flexible with cable endPower circuit: screw clamp terminals 2 cable(s) 1.5?6 mm²flexible with cable endPower circuit: screw clamp terminals 1 cable(s) 1.5?10 mm²solid without cable endPower circuit: screw clamp terminals 2 cable(s) 2.5?10 mm²solid without cable end

• couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Power circuit: 2.5 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmPower circuit: 2.5 N.m - on screw clamp terminals - with screwdriver Philips No 2

• Temps de fonctionnement : 12?22 ms fermeture4?19 ms ouverture

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 15 Mcycles

• vitesse de commande maxi : 3600 cyc/h à <60 °C

• Complémentaires technologie bobine : Sans module d'antiparasitage intégré

• plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz

• puissance d'appel en VA : 70 VA 60 Hz cos phi 0,75 (à 20 °C)70 VA 50 Hz cos phi 0,75 (à 20 °C)

• consommation moyenne au maintien en VA : 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)7 VA 50 Hz cos phi 0,3 (à 20 °C)

• dissipation thermique : 2?3 W à 50/60 Hz

• type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA pour circuit de signalisation

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO

• résistance d'isolement : > 10 M? pour circuit de signalisation
