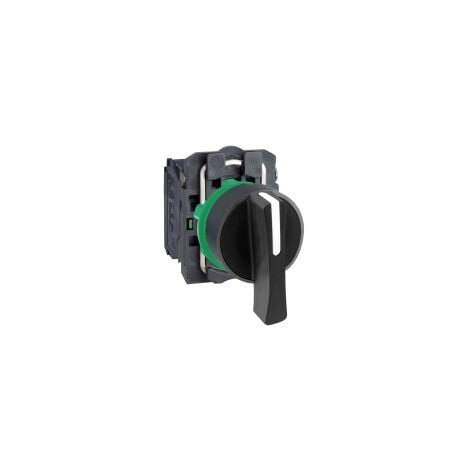

Harmony XB5 - bouton tournant à crosse - Ø22 - 3 pos fix - noir - 2F - vis étr - XB5AJ33

Harmony XB5 - bouton tournant à crosse - Ø22 - 3 pos fix - noir - 2F - vis étr - XB5AJ33

Name: Harmony XB5 - bouton tournant à crosse - Ø22 - 3 pos fix - noir - 2F - vis étr - XB5AJ33
Brand: SCHNEIDER
SKU: XB5AJ33
Price: 22.94 EUR
Availability: InStock

Voir les détails du produit

€94

Paiement sécurisé

25€ offerts sur le premier achatProfessionnels, prix pros HT

Bon à savoir

En stock

Garantie 2 années

Retour sous 14 jours

Découvrir la boutique SCHNEIDER

Vendu par By Elec et 2 autres marchands

Détails du produit

Caractéristiques

Longueur
3.0 cm
Largeur
4.8 cm
Hauteur
3.3 cm
Poids
0.05 kg
Intensité courant
4.0 A
Matières
Métal
Couleur
Noir
Mode de fixation/pose
Fixer
Pièce destination
Toilettes
Matière de chauffe
Pierre
Nombre de position(s)
3.0 positions
Conditionnement nbre
1.0 produits
Type de contact
Normalement ouvert
Réf. ManoMano
ME11072757
Garantie
2 années
Réf. fabricant
XB5AJ33

Voir tout

Description

Principales
- Gamme de produit : Harmony XB5
- Type de produit ou équipement : Commutateur
- Nom de l'appareil : XB5
- Matériau de la collerette : Plastique gris foncé
- Type de tête : Standard
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : position maintenue
- Profil de l'unité de commande : Noir manette longue
- Positions de l'unité de commande : 3 positions de +/- 45°
- Description des contacts : 2 F
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/CEI 60947-1
  Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/CEI 60947-1

Complémentaires
- Hauteur : 48 mm
- Largeur : 30 mm
- Profondeur : 70 mm
- Description des bornes ISO n°1 : (13-14)NO
- Poids du produit : 0,053 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Sans
- Valeur du couple : 0,14 N.m état électrique modifié par F
- Endurance mécanique : 1000000 cycle
- Couple de serrage : 0,8...1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
  Transversal compatible avec pozidriv n°1 tournevis
  Perforé compatible avec plat Ø 4 mm tournevis
  Perforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/CEI 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/CEI 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
  6 A à 120 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
  0,1 A à 600 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
  0,27 A à 250 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
  0,55 A à 125 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
  1,2 A à 600 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
  1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
  1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
  1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
  1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : Λ < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/CEI 60947-5-4
  Λ < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/CEI 60947-5-4
- Présentation du produit : Produit complet
- Personnalisable : Non
- Personnalisable :
- Code de compatibilité : XB5
- Couleur de la capsule : Noir

Environnement
- Traitement de protection : TH
- Température ambiante de stockage : -40...70 °C
- Température de l'air ambiant en fonctionnement : -40...70 °C
- Classe de protection contre les chocs électriques : Classe II se conformer à CEI 60536
- Degré de protection IP : IP67 se conformer à CEI 60529
  IP69
  IP69K
- Tenue à l'environnement NEMA : NEMA 13
  NEMA 4X
- Tenue aux chocs IK : IK06 se conformer à CEI 50102
- Normes : UL 508
  JIS C8201-5-1
  EN/CEI 60947-5-1
  CSA C22.2 No 14
  EN/CEI 60947-1
  EN/CEI 60947-5-4
  JIS C8201-1
- Certifications du produit : BV
  GL
  LROS (Lloyds register of shipping)
  UL
  DNV
  CSA
- Tenue aux vibrations : 5 gn (f= 2...500 Hz) se conformer à CEI 60068-2-6
- Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
  50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
Emballage
- Type d'emballage 1 :
- Nb produits dans l'emballage 1 : 1
- Hauteur de l'emballage 1 : 3,3 cm
- Largeur de l'emballage 1 : 5,2 cm
- Longueur de l'emballage 1 : 8,6 cm
- Poids de l'emballage 1 : 52 g
- Type d'emballage 2 :
- Nb produits dans l'emballage 2 : 5
- Hauteur de l'emballage 2 : 8,8 cm
- Largeur de l'emballage 2 : 3,4 cm
- Longueur de l'emballage 2 : 26,5 cm
- Poids de l'emballage 2 : 250 g
- Type d'emballage 3 :
- Nb produits dans l'emballage 3 : 150
- Hauteur de l'emballage 3 : 30 cm
- Largeur de l'emballage 3 : 30 cm
- Longueur de l'emballage 3 : 40 cm
- Poids de l'emballage 3 : 8,208 kg
Durabilité de l'offre
- Statut environnemental de l'offre : Produit Green Premium
- Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
- Sans SVHC REACh : Oui
- Directive RoHS UE : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
- Sans métaux lourds toxiques : Oui
- Sans mercure : Oui
- Régulation RoHS Chine : X
- Information sur les exemptions RoHS : Oui
- Profil environnemental :
- Profil de circularité :
- DEEE : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
