Description générale

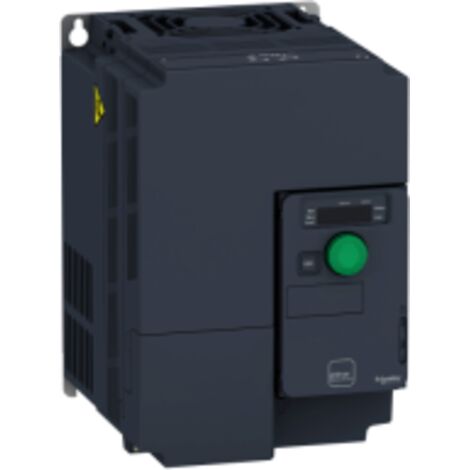

Le variateur de vitesse compact Altivar Machine ATV320U75N4C est conçu pour des applications industrielles nécessitant un contrôle précis de la vitesse des moteurs. Avec une puissance nominale de 7,5 kW et une tension de 400V, ce variateur est idéal pour optimiser les performances des moteurs asynchrones et synchrones. Il offre une large gamme de fonctionnalités de contrôle et de sécurité, garantissant une utilisation efficace et sécurisée dans divers environnements industriels.Spécifications techniques
- Puissance de sortie nominale : 7,5 kW
- Tension maximale : 500 V
- Courant de ligne : 26,5 A à 380 V
- Fréquence de sortie maximale : 0,599 kHz
- Fréquence de commutation : 2...16 kHz réglable
- Dimensions : 150 mm (largeur) x 232 mm (hauteur) x 178 mm (profondeur)
- Poids : 3,6 kg
- Capacité du lien DC : 1110 µF
- Perte de puissance : 229 W
- Durée d'échantillonnage : 2 ms (entrée analogique)
- Durée d'actualisation : 8 ms (entrée logique)
Compatibilité et accessoires
- Protocoles supportés : RS 422, RS 485, TCP/IP, MODBUS, PROFIBUS, DeviceNet, EtherNet/IP
- Entrées logiques : 7 entrées numériques, 3 entrées analogiques
- Sorties logiques : 3 sorties numériques, 1 sortie analogique
Installation
Le variateur doit être installé conformément aux instructions du fabricant, en veillant à respecter les connexions électriques et les exigences de ventilation pour éviter la surchauffe. Assurez-vous que l'alimentation est coupée avant toute intervention.Utilisation
Ce variateur est utilisé pour contrôler la vitesse et le couple des moteurs dans des applications industrielles. Il permet des réglages précis grâce à ses fonctionnalités avancées, telles que le contrôle vectoriel sans capteur et la gestion des rampes d'accélération et de décélération.Autres informations
- Type de protection : coupures de phase, surintensité, court-circuit, protection thermique
- Fonctions de sécurité : Safe Torque Off (STO), Safe Stop 1 (SS1)
- Erreur de linéarité : +/- 0,2...0,5 % pour les entrées analogiques
