Schabus GX-HS Détecteur de gaz et de monoxyde de carbone sur secteur Gaz détecté méthane, butane, propane, éthanol, dio

Tension de fonctionnement : 12 - 24 V DC, 100 - 240 V AC (10%)/50 - 60 HzPuissance absorbée : env. 1 W (veille)Contact relais : 2 inverseurs (sans potentiel)Puissance de commutation relais : max. 5 VDC max. 200 ma ou 1 x 24 VDC max. 150 maSortie d'alarme : 9 - 15 V/30 maPlage de fonctionnement : -10 °C / +60 °C.Indice de protection : IP20 pour les intérieurs secsDimensions extérieures : 4 TE

Informations techniques

Alimentation (LOV) : sur secteur
Dimensions produit, hauteur : 57 mm
Dimensions produit, largeur : 72 mm
Dimensions produit, profondeur : 90 mm
Données techniques complémentaires : Tension de fonctionnement : 12 - 24 V DC, 100 - 240 V AC (10%)/50 - 60 HzPuissance absorbée : env. 1 W (veille)Contact relais : 2 inverseurs (sans potentiel)Puissance de commutation relais : max. 5 VDC max. 200 ma ou 1 x 24 VDC max. 150 maSortie d'alarme : 9 - 15 V/30 maPlage de fonctionnement : -10 °C / +60 °C.Indice de protection : IP20 pour les intérieurs secsDimensions extérieures : 4 TE
Gaz détecté : méthane, butane, propane, éthanol, dioxyde de carbone, liquides de refroidissement et réfrigérants, monoxyde de carbone, hydrofluorocarbure

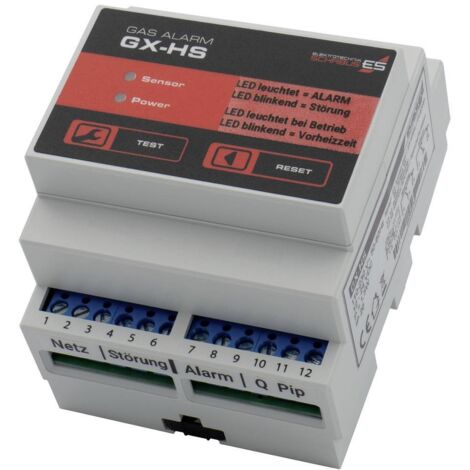

L'alarme de gaz GX-HS est un détecteur de gaz pour différents gaz et signale déjà une concentration de gaz bien inférieure à la valeur mortelle. Ce système de surveillance est donc très sensible à son usage. Un capteur approprié doit être utilisé pour chaque type de gaz.(Les indications de déclenchement et de concentration minimale sont fournies dans le mode d'emploi du capteur).Le signal d'alarme est optique et sonore sur l'appareil (un buzzer externe/alarme piézo peut être connecté en option sur l'appareil). En outre, un relais sans potentiel est monté pour commuter, par exemple avec le relais, une vanne d'arrêt magnétique (verrouillage de la conduite de gaz), de sorte qu'aucune fuite de gaz dans la conduite de gaz ou dans le cœur de gaz ne puisse plus s'échapper et qu'une entrée de commutation dans la technique de conduite du bâtiment puisse être commandée avec un deuxième relais/relais de panne. Notice de montage L'appareil d'avertissement et le capteur ne doivent être installés qu'à l'intérieur sec et doivent être placés correctement en fonction du type de gaz, afin de garantir le bon fonctionnement de l'appareil d'avertissement.Le montage doit être effectué par un spécialiste qualifié.Respectez les cinq règles de sécurité ! Montage sur rail DIN L'alarme gaz GX-HS est intégrée dans les répartitions et armoires de commande sur un rail DIN standard de 35 mm (rail DIN). Montage du capteur En fonction du type de capteur connecté, l'appareil détecte différents gaz, par exemple Gaz naturel et urbain (méthane/butane), monoxyde de carbone et fumée ou dioxyde de carbone. Une hauteur de montage est nécessaire pour chaque type de capteur, car les gaz ont des propriétés différentes et se répartissent en conséquence dans la pièce.Pour les rallonges de câble, respectez impérativement la notice d'utilisation du capteur. Capteurs disponibles et compatibles, Stand 12/2022 : GX-se - pour gaz urbains/de terre/liquides, méthane, butane, propane, éthanol - valeurs limites 10 - 20 % UEG - article n° 300897GX-CFC - pour les hydrocarbures fluorés, les réfrigérants, par exemple R32, R404, R410 - valeurs limites 100 ppm à 3000 ppm - article n° 200901GX-DS - pour dioxyde de carbone CO2, surveillance de l'air ambiant, rappel de ventilation - limites - 2500 ppm - article n° 200884 Appareils d'avertissement de capteur actifs, fonctionnement sur le GX-HS pour obtenir des contacts sans potentiel : GX-CO2-25 - pour le dioxyde de carbone CO2, la surveillance de l'air ambiant, la mémoire de ventilation, piézo + LED + fonction de test intégrée - limites 2500 ppm - article n° 200989GX-CO2-30 - pour dioxyde de carbone CO2, surveillance des systèmes de stockage de gaz et de boissons, stockage de glace sèche, piézo + LED + fonction de test intégrée, IP54 - valeurs limites 1,5 %/3 % vol. - Article n° 300315Sur un GX-HS, un seul capteur GX peut être utilisé en principe. Ce texte a été traduit par une machine.

Points forts

• Détecteur de gaz pour différents gaz, avec capteur adaptéSignal d'alarme sur l'appareil optique et acoustiqueEn plus avec relais sans potentiel (par ex. pour vanne d'arrêt magnétique)Montage sur rail DIN

  • Contenu de la livraison

    • Avertisseur GX-HS, Mode d'emploi.
