REF SAI380/80/2ME331818

Sabot ailes intérieures 80 x 150 x 2 - Simpson

8
En stock
En stock
4
03
4
03
total
4
03
Paiement sécurisé
Mode de livraison
  • À domicile entre le 22/09/2021 et le 23/09/2021 pour toute commande passée avant 17 h
  • En point relais entre le 22/09/2021 et le 23/09/2021 pour toute commande passée avant 17 h
 Livraison en France uniquement
Vendu par ManuBricole
Prix, stock et délais ProProduit disponible sur
Détails du produit
Caractéristiques
  • Matière
    Acier
  • Finition
    Galvanisé
  • Forme
    Ailes intérieures
  • Largeur
    80 mm
  • Epaisseur
    2 mm
  • Fixation
    Bois
Description
Résumé :

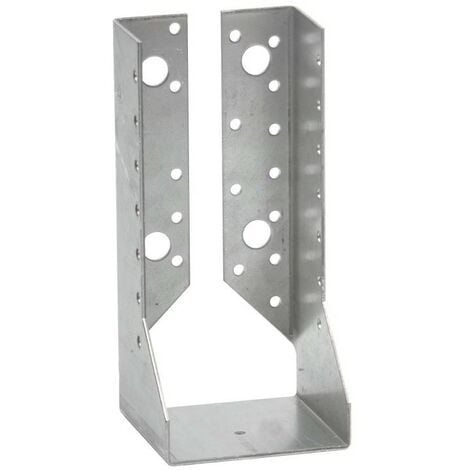

Sabot de charpente à ailes intérieures pour poutre de 80 mm
Matière : acier galvanisé.
Dimensions du sabot :
A : 80 mm
B : 150 mm
C : 76 mm
Epaisseur : 2 mm.

Dimensions de la poutre (bois porté):
- largeur : 80 mm
- hauteur miminimale : 164 mm
- hauteur maximale : 225 mm

Nombre de pointes d'ancrage ou vis d'ancrage nécessaires pour la fixation :
- pour la poutre portée : 12
- pour la la poutre porteuse : 18

Type de support porteur : bois massif, bois composite, bois lamellé-collé.
Type de support porté : bois massif, bois composite, bois lamellé-collé.


Plus en détails :

Sans sollicitation latérale, la hauteur du sabot doit être au minimum égale au 2/3 de la hauteur de la solive.
Un effort latéral requiert que la hauteur du sabot couvre au minimum 3/4 de la hauteur de la solive.

On peut admettre une tolérance de 2 mm entre l'épaisseur du bois et la largeur du sabot.

Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d'ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l'arrachement et à la rupture.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.

Installation rapide et simple.
Discrétion de l 'assemblage.
