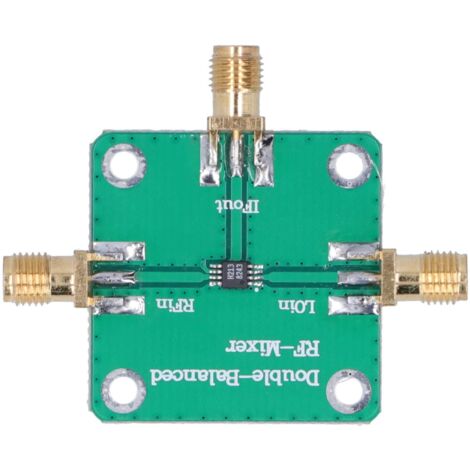

RF Mixer Module Dual Balanced Radio Frequency Microwave Mixing Down Inverter PCB

17,87€
Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €67
Vendu par Ruteneg

Ces articles peuvent vous intéresser !

Carte électronique CAME ZA3PCAME

Carte électronique CAME ZA3P

40
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le module de mélange RF est un dispositif de haute performance conçu pour le mélange de fréquences radio. Fabriqué par moulage en une seule pièce, il présente une surface lisse et une installation simple. Ce module est idéal pour des applications nécessitant une bonne performance de mélange dans la plage de fréquences spécifiée.

Spécifications techniques

  • Type d'article : Module de mélange RF
  • Matériau : PCB
  • Alimentation : Mélangeur passif (pas besoin d'alimentation)
  • Entrée RF : 1.5-3.8GHz
  • Sortie de fréquence intermédiaire : DC-1.0GHz
  • Perte de conversion : 8.0dB
  • Facteur de bruit : 8.0dB (SSB)
  • Entrée d'oscillateur local : +18dBm
  • Isolation des ports : Oscillateur local à RF : 38dB (typique)
  • Isolation des ports : Oscillateur local à fréquence intermédiaire : 28dB (typique)
  • Entrée haute : 1P3 : 18dBm
  • Entrée haute : P1dB : 8dBm
  • Dimensions : Environ 33 x 33mm / 1.3 x 1.3in (sans connecteurs)
  • Modèle de connecteur : SMA femelle standard
  • Valeur maximale absolue : 22dBm (peut causer des dommages physiques au dispositif)
  • Valeur maximale d'entrée de l'oscillateur local : 27dBm (0.5W)
  • Épaisseur de la carte : Environ 1.6mm / 0.1in

Autres informations

  • Liste de colisage : 1 x Module de mélange RF

Caractéristiques

  • Marque
    NANNIGR
  • Matières
    Plastique
  • Type de port connectique
    SMA
  • Type de récepteur tv
    Amplificateur
  • Réf. ManoMano
    ME94095599

Questions fréquentes

Le facteur de bruit de ce module est de 8.0 dB (SSB).

La valeur maximale d'entrée de l'oscillateur local est de 27 dBm (0.5W).

Ce dispositif accepte une entrée RF dans la plage de 1.5 à 3.8 GHz.

Réponses générées par IA à partir des informations vendeur
