Renvoi Façade Volet Roulant Applique Gauche - Tige 200mm - ZF

Le Renvoi en façade ZF posé en applique gauche est une sortie de caisson pour volet roulant orientée horizontalement avec un décalage de 25mm, modèle gauche. Il relie l'entrée manivelle Ø12mm à la sortie treuil hexagonale 7mm (6P7) via une tige acier de 200mm et un boîtier polyamide compact.

Caractéristiques techniques :

• Marque : ZF
• Référence fabricant : ACZD901BNG
• Entrée (manivelle) : Ø12mm Femelle
• Sortie (treuil) : Hexagonal 7mm (6P7)
• Modèle : Gauche
• Décalage horizontal : 25mm
• Tige : Acier — 200mm
• Boîtier : H62mm x L54mm x P44mm
• Entraxe de fixation : 33mm
• Platine : Polyamide teintée
• Coloris : Blanc

Ce renvoi en façade applique gauche est conçu pour les installations de volets roulants nécessitant un léger décalage horizontal de la manivelle (25mm) par rapport à l'axe du coffre. Le boîtier compact H62xL54xP44mm s'intègre discrètement en façade de tableau de baie. Disponible en version droite pour les configurations inversées.

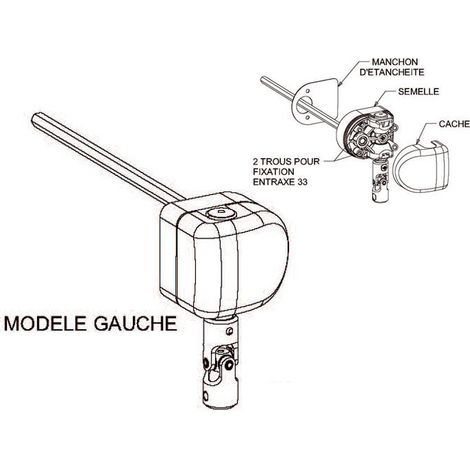

Contenu du colis :

• Renvoi en façade applique gauche
• Vis de serrage genouillère
• 2 vis de fixation
• Manchon d'étanchéité

Conseils d'utilisation :

Attention à la latéralité : ce modèle gauche (réf. ACZD901BNG) n'est pas interchangeable avec la version droite. Vérifier l'entraxe de fixation 33mm compatible avec la joue de coffre. L'orientation horizontale facilite l'accès à la manivelle en pose applique sur façade.
