Remplacement de l'émetteur récepteur de relais sans fil de commutateur de télécommande sans fil à 4 voies 12V

Caractéristiques:

1. Commutateur de télécommande sans fil multifonctionnel à 4 voies
2. Mode de travail sélectionnable - Jog / Auto-verrouillage / Verrouillage
3. Fonctionnement simple et pratique à utiliser.
4. Distance de la télécommande : 100 mètres
5. Large champ d'application - Applicable à tous les domaines, télécommande sans fil, etc.

Spécifications:

Caractéristiques :
Commutateur de télécommande sans fil multifonctionnel à 4 voies
Mode de fonctionnement sélectionnable - Jog / Auto-verrouillage / Verrouillage
Distance de la télécommande: 100 mètres
Large champ d'application - Applicable à tous les domaines , télécommande sans fil, etc.
Fonctionnement simple et pratique à utiliser.
Spécifications:
Type: Commutateur de télécommande sans fil à 4 voies
Modèle: C-1204-V1
Tension de fonctionnement: DC12V
Fréquence de fonctionnement: 433MHz
Puissance de charge totale: 500W
Distance de la télécommande: 100mètres
Température de fonctionnement: -15-75℃
Poids: env. 147g
Taille de la coque: env. 7.5 * 5.5 * 2.5cm / 3* 2.2 * 1in

Liste des paquets:

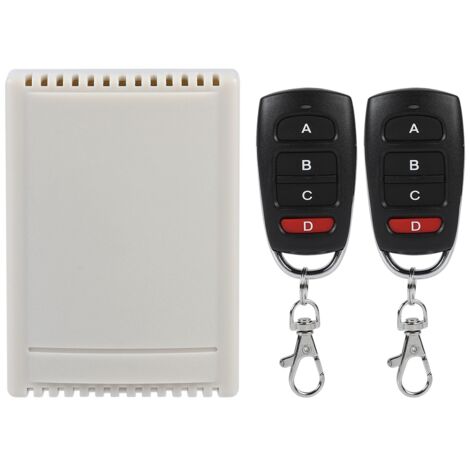

1 * Commutateur de télécommande sans fil à 4 voies
2 * Télécommandes
Description de la fonction du terminal:
1. (+V - entrée positive de l'alimentation)
2. (GND - entrée négative de l'alimentation)
3. (1 - Relais KC1 normalement fermé) (2-KC1 relais commun) (3-KC1 relais normalement ouvert)
4. (Extrémité normalement fermée du relais 4-KC3) (Borne commune du relais 5-KC3) (Extrémité normalement ouverte du relais 6-KC3)
5. (Extrémité normalement fermée du relais 7-KC2) (Extrémité commune du relais 8-KC2) (Extrémité normalement ouverte du relais 9-KC2)
6. (Extrémité normalement fermée du relais 10-KC4) (Extrémité commune du relais 11-KC4) (Extrémité normalement ouverte du relais 12-KC4)
Description du mode de sortie:
1. Autobloquant: appuyez sur le même bouton de la télécommande, appuyez une fois, le relais est allumé, appuyez à nouveau, le relais est éteint.
2. Verrouillage: appuyez sur le bouton ''A'' de la télécommande, le relais s'ouvrira, appuyez sur le bouton ''B'' de la télécommande et le relais s'éteindra.
3. Jog: appuyez sur le bouton ''A'' de la télécommande, le relais s'ouvrira, relchez le bouton ''A'' de la télécommande et le relais s'éteindra. Si vous continuez d'appuyer sur le bouton ''A'' de la télécommande, le relais restera activé, quand la télécommande sera-t-elle relchée et quand le relais sera-t-il désactivé.
Apprentissage du code:
1 . Méthode d'apprentissage Jog:
Appuyez une fois sur le bouton de paire de codes de la carte de commande, le voyant LED clignote une fois, et lorsque le voyant LED s'allume, appuyez sur le bouton de la télécommande qui doit être codé. La LED du panneau de commande clignote en continu 3 fois.
2. méthode d'apprentissage autobloquant:
Appuyez deux fois de suite sur le bouton de code de la carte de commande. Le voyant LED clignote deux fois. Lorsque le voyant LED s'allume, appuyez sur le bouton de la télécommande qui doit être codé. La LED du panneau de commande clignote en continu 3 fois.
3. Méthode d'apprentissage par embotement:
Appuyez trois fois de suite sur le bouton de code de la carte de commande. Le voyant LED clignote 3 fois. Lorsque le voyant LED s'allume, appuyez sur le bouton de la télécommande qui doit être codé. La LED du panneau de commande clignote en continu 3 fois.
4. Jog bidirectionnel et méthode d'apprentissage autobloquante bidirectionnelle:
Appuyez 4 fois de suite sur le bouton de code de la carte de commande. Le voyant LED clignote 4 fois. Lorsque le voyant LED s'allume, appuyez sur le bouton de la télécommande qui doit être codé. La LED du panneau de commande clignote en continu 3 fois.
5. Jog bidirectionnel et méthode d'apprentissage de verrouillage bidirectionnel:
Appuyez 5 fois de suite sur le bouton de code de la carte de commande. Le voyant LED clignote 5 fois. Lorsque le voyant LED s'allume, appuyez sur le bouton de la télécommande qui doit être codé. La LED du panneau de commande clignote en continu 3 fois.
6. Méthode d'apprentissage à verrouillage automatique bidirectionnel et à verrouillage bidirectionnel:
Appuyez 6 fois de suite sur le bouton de code de la carte de commande. Le voyant LED clignote 6 fois. Lorsque le voyant LED s'allume, appuyez sur le bouton de la télécommande qui doit être codé. La LED du panneau de commande clignote en continu 3 fois.
7. Méthodes d'apprentissage d'interverrouillage bidirectionnel et d'interverrouillage bidirectionnel :
Appuyez 7 fois de suite sur le bouton de code de la carte de commande. Le voyant LED clignote 7 fois. Lorsque le voyant LED s'allume, appuyez sur le bouton de la télécommande qui doit être codé. La LED du panneau de commande clignote en continu 3 fois.
Effacer les données:
Appuyez 8 fois de suite sur le bouton de code de la carte de commande. Le voyant LED clignote 8 fois. ce moment, l'indicateur LED clignotera automatiquement 8 fois en continu. Le code d'effacement est terminé et tous les codes des boutons de la télécommande qui ont été appris auparavant sont effacés.
Précautions d'utilisation de l'interrupteur de la télécommande:
1. N'installez pas le récepteur à l'intérieur de la bote en fer et éloignez-le des moteurs, contacteurs et autres appareils électriques susceptibles de provoquer des champs magnétiques, afin d'éviter les interférences avec les signaux de la télécommande.
2. Lorsque vous sentez que la distance de la télécommande est considérablement réduite, veuillez remplacer la pile de la télécommande à temps.
3. Lors de l'installation du cblage, veuillez débrancher l'alimentation électrique pour assurer sa propre sécurité.
4. Essayez de ne pas utiliser fréquemment les boutons de la télécommande, car le signal reu par la puce du récepteur sans fil reoit un temps de réponse d'environ une seconde.
