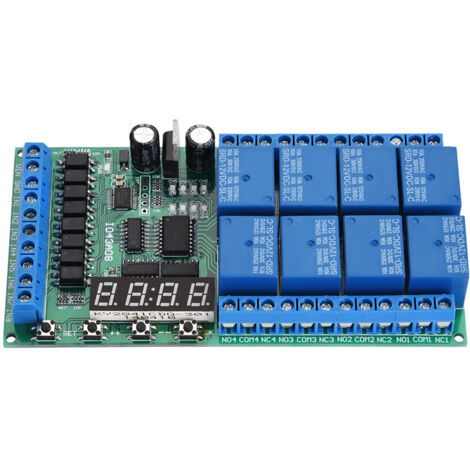

Relais Minuterie Numérique 8CH 12V DC avec Module à LED et Fonctions Multiples

Bienvenue dans notre boutique !

Découvrez notre module relais multifonction programmable à 8 canaux, un outil polyvalent et fiable pour l'automatisation de vos projets. Chaque canal est indépendant, avec son propre déclenchement et temporisation, garantissant une opération sans interférence.

**Caractéristiques principales :**

* **8 relais indépendants** : Chaque canal fonctionne avec son propre délai de déclenchement, sans interférence mutuelle.

* **6 modes fonctionnels** : Offrant une grande flexibilité (F0 à F5). Chaque mode propose trois sous-modes de cycle : pas de cycle, cycle de 2 à 99 répétitions, ou cycle permanent.

* **Conception robuste** : Isolation optique sur les entrées et diode de protection contre l'inversion de polarité de l'alimentation pour une sécurité accrue.

* **Composants de qualité** : Équipé de condensateurs électrolytiques CMS à haute valeur Q, assurant une excellente réactivité et une faible atténuation du signal dans les circuits haute fréquence.

* **Mémoire persistante** : Les paramètres sont sauvegardés en cas de coupure de courant, offrant une tranquillité d'esprit lors de l'utilisation.

**Spécifications techniques :**

* **Tension de fonctionnement** : 12V CC.

* **Charge maximale par relais** : 10A / 250V CA, 10A / 125V CA, 10A / 30V CC, 10A / 28V CC, 10A / 12V CC.

* **Dimensions** : 12 cm x 6.4 cm (environ 4.7 x 2.5 pouces).

* **Poids** : Environ 132 g (4.7 oz).

**Instructions d'utilisation résumées :**

Le module dispose de trois boutons (SET, ++, --) et d'un afficheur numérique. Un appui court est inférieur à 2 secondes, un appui long est supérieur à 2 secondes.

* **État de fonctionnement** : Après mise sous tension, l'afficheur montre le temps restant pour le canal 1 par défaut.

* **Sélection du canal** : Appuyez brièvement sur SET pour entrer dans le menu de sélection de canal. Utilisez ++/-- pour choisir le canal à configurer. OK pour sauvegarder et quitter.

* **Réglage des paramètres** : Dans le menu de sélection de canal, appuyez sur SET pour accéder aux paramètres (Mode F, Temps T1/T2, Nombre de cycles Nx). Utilisez SET pour naviguer et ++/-- pour modifier. OK pour sauvegarder et quitter.

* **Mode économie d'énergie** : Maintenez OK enfoncé plus de 5 secondes pour désactiver l'affichage (les relais fonctionnent normalement). Répétez l'opération ou redémarrez pour quitter ce mode.

* **Réinitialisation usine** : Maintenez ++ et -- enfoncés simultanément pendant 3 secondes.

**Définition des bornes du relais :**

* **NO** : Contact Normalement Ouvert.

* **COM** : Contact Commun.

* **NC** : Contact Normalement Fermé.

* **Relais ouvert** : COM connecté à NO.

* **Relais fermé** : COM déconnecté de NO.

**Modes de fonction (F0 à F5) :**

Chaque mode décrit l'état initial du relais et son comportement lors d'un déclenchement ou après un délai (T1, T2). Ils peuvent tous être configurés avec les cycles (Nx) comme décrit. Par exemple :

* **F0** : Après mise sous tension, relais fermé. Un déclenchement ouvre le relais, qui se referme après le délai T1.

* **F4** : Après mise sous tension, relais fermé. Après le délai T1, le relais s'ouvre. Après le délai T2, il se referme.

**Contenu du colis :**

* 1 x Relais Temporisé Multifonction.
