Rxm4gb2bd Schneider - Relais Miniat - Embroch - Test+del - 4of (inverseur) Bas Niv - 3a - 24vdc - Zelio Rxm

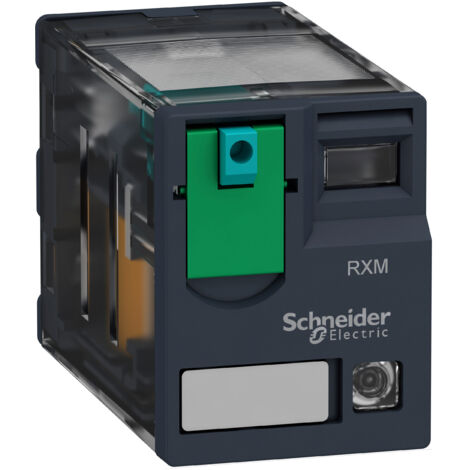

Relais bas niveau 4OF (inverseur) - Schneider - Zelio RXM

Ce relais bas niveau fait partie de la gamme Zelio RXM de chez Schneider Electric est destiné à la commande de circuits de faible intensité.

Le relais dispose de contacts 4OF (inverseur) actionnés par une bobine de tension 24Vcc.

Il s'agit d'un relais bas niveau, il commande une intensité de maximum 3A.

Caractéristiques principales du Relais bas niveau Schneider de référence RXM4GB2BD :

• Gamme de produit : Harmony Electromechanical Relays

• Nom de gamme : Miniature

• Type de produit ou équipement : Relais enfichable

• Nom de l'appareil : RXM

• Description des contacts : 4 F/O

• tension circuit de commande : 24 V CC

• [Ithe] courant thermique d'emploi sous enveloppe : 3 A à -40?55 °C

• Etat LED : Avec

• Type de commande : Bouton de test verrouillable

• coefficient d'utilisation : 20 %

• Complémentaires forme des broches : Plat

• [Ui] tension d'isolement : 250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

• [Uimp] tension assignée de tenue aux chocs : 2,5 kV pendant 1,2/50 µs

• Matière des contacts : Argent plaqué or

• [Ie] courant assigné d'emploi : 2 A à 28 V (DC) "F" se conformer à CEI2 A à 250 V (AC) "F" se conformer à CEI1 A à 28 V (DC) "O" se conformer à CEI1 A à 250 V (AC) "O" se conformer à CEI3 A à 28 V (DC) se conformer à UL3 A à 277 V (AC) se conformer à UL

• tension de coupure maximale : 250 V se conformer à CEI

• resistive rated load : 3 A à 250 V CA3 A à 28 V CC

• pouvoir de commutation maximum : 750 VA/84 W

• capacité de commutation minimum : 15 mW à 3 mA, 5 V

• vitesse de commande : <= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

• Endurance mécanique : 10000000 cycle

• durée de vie électrique : 100000 cycle pour résistive charge en fonction de la position de montage et de l'environnement de travail

• average coil consumption in W : 0,9 W

• seuil de tension de retombée : >= 0,1 Uc

• operate time : 20 ms

• release time : 20 ms

• average coil resistance : 650 Ohm à 20 °C +/- 10 %

• limites de la tension assignée d'emploi : 19,2...26.4 V CC

• catégorie de protection : RT I

• niveaux de test : Niveau A

• Position de montage : Toutes positions

• Poids du produit : 0,037 kg

• Présentation du produit : Produit complet
