Informations produit

Description

Description générale

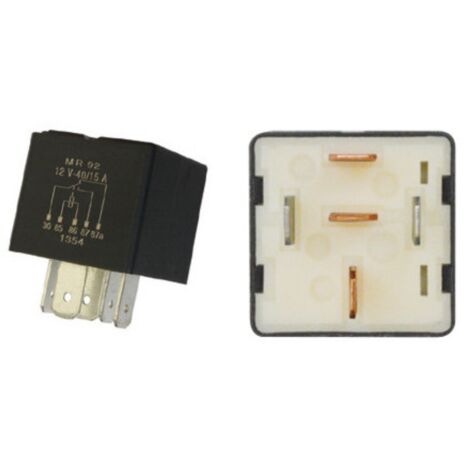

Le relais inverseur 12V 40/15A à 5 broches sans support est un composant essentiel pour les systèmes électriques automobiles. Il permet de contrôler des appareils ou circuits en fonction de l'activation d'un interrupteur. Ce relais est compatible avec plusieurs modèles de véhicules, notamment ceux de la marque FIAT.

Spécifications techniques

Tension DC : 12 V

Intensité sous DC : 40-15 A

Nombre de voies : 5

Couleur : noire

Sans Chrome 6

Blister de 1 pièce

Compatibilité et accessoires

Correspondances constructeurs : FIAT : 4320622, 4320627, 5882107, 82357825

Utilisation

Ce relais est utilisé pour activer ou désactiver des circuits électriques dans les véhicules. Il est connecté comme suit :

Broche 85 : Connecté à la masse (négatif)

Broche 86 : Connectée à la commande (interrupteur ou circuit de commande, généralement positif)

Broche 30 : Connectée à la source d’alimentation principale (positif)

Broche 87 : Connectée à l’appareil ou au circuit à alimenter lorsque le relais est activé

Broche 87a : Connectée à l’appareil ou au circuit à alimenter lorsque le relais est désactivé

Caractéristiques

Marque
RESTAGRAF
Quantité par pack
1
Matières
Plastique
Poids
37 g
Tension électrique
12 V
Type de relais
Électromécanique
Réf. ManoMano
ME89776177
MMID
721925079494
Réf. fabricant
RES6496
EAN
3170400064968

relais inverseur 12v 40/15a 5 broches sans support
