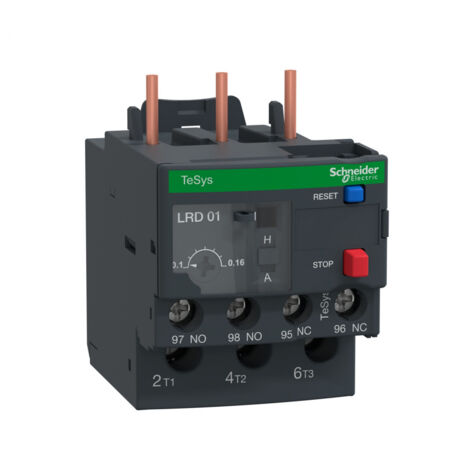

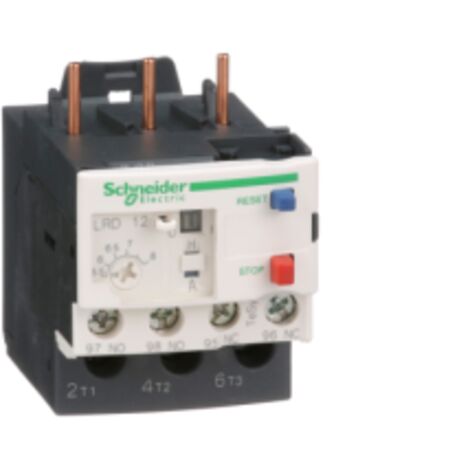

Description générale
Le relais de protection thermique TeSys LRD est conçu pour protéger les circuits électriques contre les surcharges. Il est adapté pour des courants allant de 0,1 à 0,16 A et est classé en classe 10A. Ce relais est idéal pour une utilisation dans des environnements industriels grâce à sa robustesse et sa fiabilité.Spécifications techniques
- Fréquence du réseau : 0 à 400 Hz
- Courant thermique conventionnel [Ith] : 5 A pour circuit de signalisation
- Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation
- Courant admissible : 0,22 A à 125 V DC-13 pour circuit de signalisation
- Tension assignée d'emploi [Ue] : 690 V CA
- Tension assignée de tenue aux chocs [Uimp] : 6 kV
- Seuil de déclenchement : 1,14 +/- 0,06 Ir
- Compensation en température : -20...60 °C
- Largeur : 45 mm
- Profondeur : 70 mm
- Poids : 0,124 kg
Compatibilité et accessoires
- Code de compatibilité : LRD
Installation
- Support de montage : Platine avec accessoires spécifiques
- Mode de raccordement : Télécommande avec borniers à vis-étrier
- Couple de serrage : 1,7 N.m sur borniers à vis-étrier
Utilisation
- Type de commande : Bouton-poussoir rouge pour STOP, bouton-poussoir bleu pour remise à zéro (raz)
- Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
