Rm22ua33mt Schneider - Relais Sur/sous-tension - 15 à 500v - 2of (inverseur) - 380 à 415vca - Zelio Control

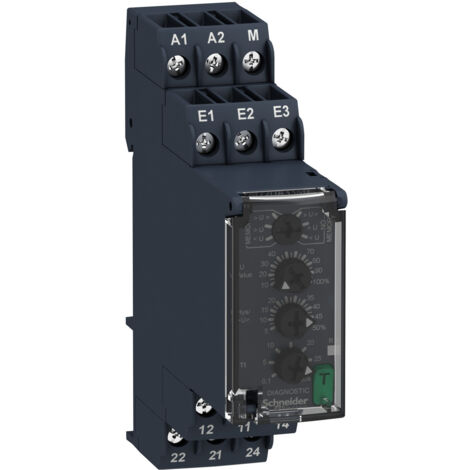

Relais de contrôle de tension Zelio Control - 2OF (inverseur) - Schneider Electric RM22UA33MT

Ce relais de contrôle fait partie de la gamme Zelio Control de chez Schneider Electric. Il permet le contrôle de réseaux monophasés.

Le relais RM22UA33MT dispose de contacts 2OF (inverseur) et surveille la variation de tension sur une plage de 380 à 415Vca

Les fonctions du relais de contrôle de tension Schneider RM22UA33MT

• Surtension (avec/sans mémoire)
• Sous-tension (avec/sans mémoire)
• Sur ou sous-tension en mode fenêtre (avec/sans mémoire)
• Temporisation : 0,1s-30s

Caractéristiques principales du Relais de contrôle de tension Schneider de référence RM22UA33MT :

• Gamme de produit : Harmony Control Relays

• Type de produit ou équipement : Voltage control relay

• Type de relais : Relais de contrôle de la tension

• Nombre de phases réseau : Monophasé

• Type de circuit d'alimentation : CC

• Nom du relais : RM22UA

• paramètres surveillés par le relais : Détection de surtension ou de sous-tensionSous-tension et surtension en mode fenêtre

• type de temporisation : Réglable 0,1?30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt

• Capacité de commutation en VA : 2000 VA

• plage de mesure : 15...500 V tension CA/CC 50/60 Hz

• Description des contacts : 2 "O/F"

• Complémentaires Temps de reset : 1500 ms à tension maximum

• Tension de coupure maximale : 250 V CA

• courant commuté minimum : 10 mA à 5 V CC

• Courant commuté maximum : 8 A CA

• [Us] tension d'alimentation : 380...415 V CA 50/60 Hz

• Limites de la tension d'alimentation : 323?456,5 V CA

• puissance consommée en VA : 8 VA CA

• supply voltage frequency : 40...70 Hz +/- 10 %

• résistance entre bornes : 150 kOhm à bornes E2-M300 kOhm à bornes E1-M500 kOhm à bornes E3-M

• Contacts de sortie : 2 "OF"

• courant de sortie nominal : 8 A

• hystérésis : 3 % fixe de pleine échelle pour mode fenêtre5?50 % réglable de réglage du seuil pour détection de surtension ou de sous-tension

• temporisation à la mise sous tension : 600 ms

• cycle de mesure maximal : 100 ms cycle de mesure en tant que valeur eff réelle

• précision de répétition : +/- 0,5% pour circuit de mesure et d'entrée+/- 2 % pour temporisation

• erreur de mesure : < 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de température

• temps de réponse : <= 500 ms

• Catégorie de surtension : III se conformer à CEI 60664-1

• Résistance d'isolement : > 100 MOhm à 500 V CC se conformer à IEC 60255-27

• Isolement : Entre alimentation et mesure

• Position de montage : Toutes positions

• Mode de raccordement : Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec emboutBornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec embout

• couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1

• Matière du boîtier : Plastique auto-extinguible

• Etat LED : Relais allumé LED (jaune)Puissance ON LED (vert)

• Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715

• Endurance électrique : 100000 cycle

• Endurance mécanique : 10000000 cycle

• Catégorie d'emploi : AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IEC 60947-4-1DC-1 se conformer à IEC 60947-4-1

• Données de fiabilité de la sécurité : MTTFd = 308,2 annéesB10d = 290000

• Matière des contacts : Sans cadmium

• Largeur : 22,5 mm

• Poids du produit : 0,11 kg
