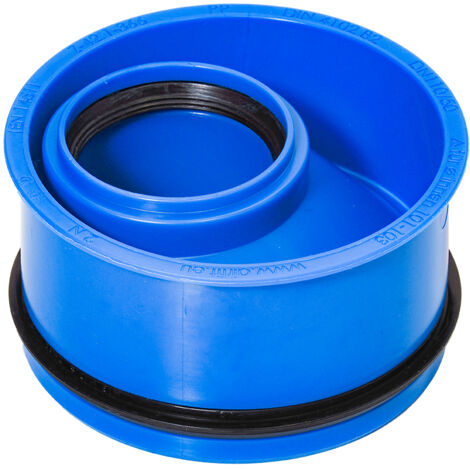

airfit manchon réducteur intérieur d'évacuation PP DN 110/40, pour tuyaux à paroi épaisse, bleu

Raccord collé Airfit DN 160/110 – dérivation ultérieure sans manchons coulissants

Lorsqu’on réalise ultérieurement une dérivation sur une canalisation en PVC-U préalablement posée, les méthodes conventionnelles exigent beaucoup d’espace : deux manchons coulissants, un té de dérivation et un tronçon de tuyau. Le raccord collé Airfit DN 160/110 évite tout cela. Il se colle directement sur le tuyau existant et crée ainsi une dérivation à 90 degrés de DN 160 vers DN 110 – sans raccords supplémentaires et sans espace pour faire coulisser des manchons.

Coller au lieu de découper – comment se passe la pose

Le raccord collé s’appuie sur la gaine externe d’un tuyau DN 160 en PVC-U. À l’endroit choisi, on perce ou on découpe le tuyau, on nettoie, dégraisse et ponce légèrement la surface de contact. Ensuite, un adhésif pour tuyaux adapté au PVC-U lie de façon permanente le raccord au tuyau. La dérivation débouche sur une alvéole DN 110, à laquelle on peut raccorder des tuyaux d’évacuation standards. Important : colle et primaire doivent être homologués pour le PVC-U. Le temps de durcissement de la colle utilisée détermine à quel moment l’assemblage peut être sollicité.

Où la dérivation à 90 degrés est utile – et où non

L’angle droit convient pour des dérivations qui partent perpendiculairement du regard principal – par exemple pour une nouvelle conduite de distribution ou une ouverture de nettoyage. Les regards étroits ou les installations en cave sans espace de montage sont le domaine d’application typique, car aucun espace pour faire coulisser des manchons n’est nécessaire. Si un angle de sortie plus faible est requis, par exemple 45 degrés ou 67 degrés, il faut recourir à un autre raccord. Ce raccord collé n’est pas non plus prévu pour d’autres matériaux de tuyaux que le PVC-U – la surface extérieure n’y étant pas collable.

Le PVC-U comme matériau dans les systèmes d’évacuation

PVC-U signifie polychlorure de vinyle non plastifié. Le matériau est dimensionnellement stable, chimiquement résistant à la plupart des eaux usées domestiques et facile à coller. Dans le domaine des évacuations, c’est un matériau courant pour tuyaux, manchons et pièces moulées. Le raccord collé s’intègre ainsi parfaitement dans les canalisations PVC-U existantes. Ce n’est pas un adaptateur universel pour des jonctions vers d’autres plastiques comme le PP ou le PE – pour cela, il faut des pièces de transition spécialement configurées.

Positionnement du raccord collé Airfit dans la gamme d’évacuation

Le système Airfit comprend, en plus des raccords collés, des adaptateurs, des aérateurs de tuyaux et des boîtes d’étanchéité pour différentes situations d’installation. Le raccord collé DN 160/110 répond à une mission spécifique : la dérivation ultérieure sur une conduite principale DN 160 avec départ DN 110. Pour des conduites principales d’autres diamètres nominaux ou d’autres départs, il existe des variantes correspondantes dans la gamme. Si vous ne connaissez pas la dimension appropriée, il convient de mesurer le diamètre extérieur du tuyau existant avant l’achat – DN 160 signifie 160 mm de diamètre extérieur pour les tuyaux d’évacuation en PVC-U selon la norme.

Données techniques

• Type : raccord collé
• Angle : 90 degrés
• Diamètre nominal conduit principal : DN 160
• Diamètre nominal départ : DN 110
• Matériau : PVC-U (polychlorure de vinyle non plastifié)
• Montage : collage sur tuyau PVC-U
• Fabricant : Airfit

Questions fréquentes

Le tuyau doit-il être parfaitement sec et sans pression pour la pose ?

Oui, la zone de collage doit être sèche, exempte de graisse et d’humidité pour que l’adhésif adhère. Dans le domaine des eaux usées sans eau sous pression, cela ne pose généralement pas de problème, à condition que la canalisation soit isolée ou mise hors service avant la pose.

Le raccord collé peut-il être utilisé sur une descente verticale ?

Oui, la pose sur une descente verticale DN 160 est possible. Le départ sera alors horizontal. La liaison collée supporte la charge du tuyau de départ, à condition que le tuyau DN 110 raccordé soit soutenu ou fixé en complément.

Quels outils sont nécessaires pour préparer le tuyau existant en vue de la dérivation ?

Vous aurez besoin d’une scie-cloche ou d’une scie sauteuse du diamètre adapté pour le départ DN 110 ainsi que de papier abrasif pour rugosifier la surface de contact. S’y ajoutent primaire pour PVC-U, colle pour PVC-U et un chiffon propre pour dégraisser.

Existe-t-il une limite de pression pour le raccord collé ?

Les raccords collés en PVC-U sont conçus pour des systèmes d’eaux usées sans pression, c’est-à-dire pour des conduites en gravitaire sans pression interne. Ils ne conviennent pas aux conduites sous pression – pour celles-ci, il faut des raccords pour tuyaux sous pression avec indication de classe de pression.

Combien de temps dure le durcissement avant que la dérivation puisse être mise en service ?

Le temps de durcissement dépend de la colle employée et de la température ambiante. Avec des colles PVC-U courantes, le temps d’attente minimum avant mise en service varie selon le fabricant entre 30 minutes et plusieurs heures. Consultez la notice du fabricant de la colle pour les indications précises.
