Quelle est la capacité maximale de courant de court-circuit par entrée pour ce dispositif ?

La capacité maximale de courant de court-circuit par entrée est de 25 A.

Quel est l'indice de protection de ce boîtier et que signifie-t-il ?

L'indice de protection est IP65, ce qui signifie que le boîtier est protégé contre la poussière et les projections d'eau.

Quelles sont les dimensions du produit et son poids net ?

Les dimensions du produit sont de 29,5 cm de large, 14 cm de haut et 25,5 cm de profondeur, avec un poids net de 3,85 kg.

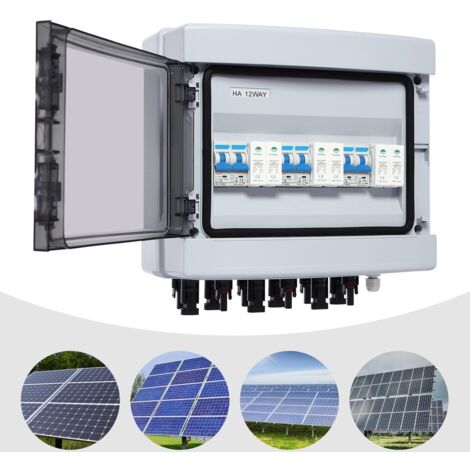

Protection contre les surtensions CC Système photovoltaïque Boîtier de jonction solaire à 3 circuits Centrale électrique pour balcon Interrupteur d'isolation 25 A 1 000 V CC

Informations produit

Description

Description générale

Notre boîte de jonction solaire est le choix idéal pour protéger vos installations photovoltaïques. Fabriquée en PC et ABS de haute qualité, elle est robuste et durable, offrant une protection efficace contre les surintensités, les surtensions et les courts-circuits. Ce dispositif peut être déconnecté manuellement pour faciliter la vérification et l'entretien des circuits, garantissant ainsi une utilisation sûre et fiable.

Spécifications techniques

Matériau : PC, ABS

Couleur : blanc, noir, transparent

Type de montage : mural

Indice de protection : IP65

Indice de résistance aux chocs : IK10

Température de fonctionnement : -25~55 °C/-13~131 °F

Courant de court-circuit CC maximal par entrée : 25 A

Courant de sortie maximal : 25 A

Tension d'isolation nominale (Ui) : 1000 V

Modèle de disjoncteur CC : 63DC 2P 25A 1000V

Modèle de parafoudre CC : SP-D2 2P 20-25KA 1000Vdc T2

Câble applicable : câble 4-16 mm²/10-5 AWG

Protection contre les surtensions : 20-25 kA 2P DC1000V

Entrées : 3 chaînes

Sorties : 3 chaînes

Dimensions du produit : 29,5*14*25,5 cm/11,61*5,51*10,04 pouces

Dimensions de l'emballage : 30,5*30,5*14,6 cm/12*12*5,75 pouces

Poids brut : 4 kg/8,82 livres

Poids net : 3,85 kg/8,49 livres

Installation

Facile à installer grâce à ses bornes MC4, ses vis d'expansion, ses trous de montage et son fil de mise à la terre, ce produit permet une installation rapide et pratique.

Utilisation

Ce boîtier est idéal pour la protection de sortie des panneaux solaires extérieurs, des camping-cars, des véhicules électriques, des batteries UPS, des panneaux photovoltaïques, des systèmes solaires pour véhicules récréatifs et des onduleurs. Il convient aussi bien aux systèmes solaires photovoltaïques en réseau qu'aux systèmes hors réseau.

Autres informations

Couvercle transparent pour vérifier l'état de l'interrupteur principal et du parafoudre.

Les coins arrondis évitent les blessures lors de l'utilisation.

Contenu de l'emballage : 1* Boîtier de raccordement solaire, 12* Bornes MC4, 1* fil de terre, tous les accessoires nécessaires à l'utilisation.

Caractéristiques

Marque
SENDERPICK
Largeur
14 cm
Intensité courant
25 A
Matières
ABS
Indice de protection
IP65
