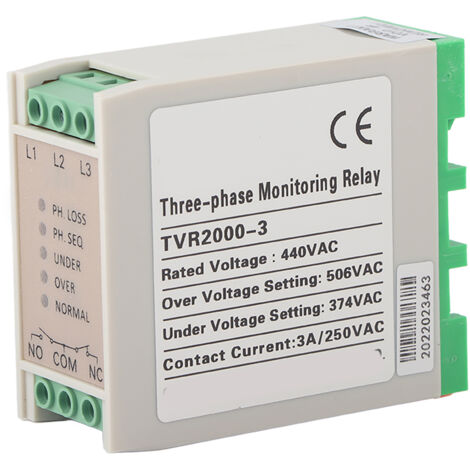

Protecteur de tension et de séquence de phases multifonction TVR2000-3, également appelé moniteur de puissance triphasé ou protecteur de sur/sous-tension. Cet appareil assure une surveillance et une protection complètes pour les réseaux triphasés CA 50/60Hz, avec des niveaux de tension nominale jusqu'à 460V (220V, 380V, 440V, 460V). Il protège efficacement contre les défauts courants : surtension, sous-tension, perte de phase, inversion de phase (séquence incorrecte) et déséquilibre de tension triphasé.

Idéal pour la protection d'une large gamme d'équipements industriels tels que compresseurs d'air, moteurs électriques, boîtes de distribution, pompes à eau et à huile, unités de climatisation centrale, armoires de contrôle électrique, tableaux de distribution et ponts roulants. Il est essentiel pour maintenir la tension de service normale et protéger vos machines.

**Caractéristiques de protection :**

* **Perte de phase :** Détecte toute absence de phase, avec un délai d'action de 2 secondes.

* **Inversion de phase :** Protège contre un branchement incorrect des phases L1, L2, L3. Délai : 2 secondes.

* **Déséquilibre de tension :** Se déclenche si le taux de déséquilibre triphasé dépasse 10%. Délai : 2 secondes.

* **Surtension :** Se déclenche lorsque la tension dépasse la valeur réglée. Délai réglable : 3 à 8 secondes. Retour à la normale : 6 à 20 VAC.

* **Sous-tension :** Se déclenche lorsque la tension est inférieure à la valeur réglée. Délai réglable : 3 à 8 secondes. Retour à la normale : 3 à 20 VAC.

Un affichage clair par 5 voyants LED indique l'état : Normal, Perte de phase (déséquilibre), Inversion de phase, Surtension, Sous-tension.

**Installation facile :**

Le boîtier est conçu pour une installation sur rail DIN standard HT35. Il comporte également deux trous de fixation M4 pour une installation séparée directe.

**Spécifications techniques :**

* **État :** 100% Neuf.

* **Type :** Relais de protection de circuit.

* **Dimensions :** Environ 68 x 30 x 76 mm.

* **Circuit principal :** Tension nominale 440VAC. Fils de connexion recommandés : fil de cuivre isolé de section 1.0 à 2.5 mm².

* **Circuit auxiliaire :** Comprend un contact normalement ouvert (NO) et un contact normalement fermé (NF). Capacité de contact : 250VAC 3A / 30VDC 1.5A.

* **Courant thermique conventionnel :** 5A.

* **Plage de protection de tension (modèle 2000) :** Surtension +15%, Sous-tension -15%.

**Contenu du colis :**

* 1 x Relais de protection de circuit.

* 1 x Manuel d'instructions.

**Note importante :** Ce protecteur échantillonne la tension côté alimentation du réseau triphasé. Il ne doit pas être installé côté sortie d'un variateur de fréquence (onduleur).
