Protecteur de Séquence de Phase 380VAC Relais de Surveillance Alimentation Triphasée

Bienvenue dans notre boutique !

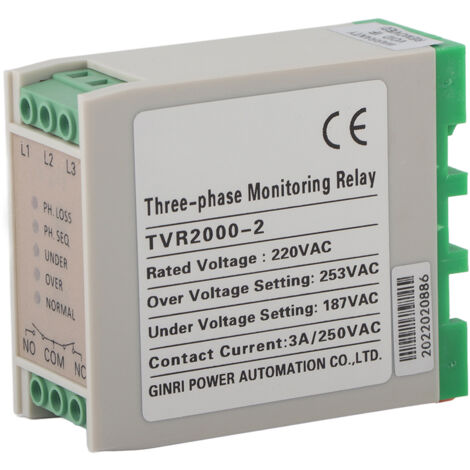

Protecteur de tension et de séquence de phase multifonction TVR2000-2, également appelé moniteur de puissance triphasé, protecteur de séquence de phase, protecteur de surtension et de sous-tension. Conçu principalement pour la détection de divers défauts sur réseaux triphasés industriels AC 50/60Hz, avec des niveaux de tension nominale inférieurs à 460V, tels que 220V, 380V, 440V, 460V. Il assure une protection par relais contre la surtension, la sous-tension, la perte de phase, l'inversion de phase (séquence de phase) et le déséquilibre de tension de l'alimentation d'entrée triphasée.

Applications étendues : compresseurs d'air, moteurs électriques, boîtes de distribution, pompes à eau, pompes à huile, unités de climatisation centrale, boîtiers de commande électrique, armoires de distribution électrique, grues, etc. Il est un produit de protection indispensable pour maintenir la tension de service normale des équipements dans les installations industrielles.

Caractéristiques principales :

- Indicateurs lumineux : 5 LED indiquent les états Normal, Perte de phase (déséquilibre triphasé), Inversion de phase, Surtension, Sous-tension.

- Protection contre la perte de phase : Se déclenche avec un délai de 2S si une phase est manquante, que la ligne soit en fonctionnement ou non.

- Protection contre l'inversion de phase : Mesure de protection contre un branchement incorrect de la séquence des phases L1, L2, L3, avec un délai d'action de 2S.

- Protection contre le déséquilibre de tension : Se déclenche avec un délai de 2S si le taux de déséquilibre triphasé dépasse 10%.

- Protection contre la surtension : Se déclenche lorsque la tension de la ligne protégée dépasse la valeur définie. Délai réglable de 3 à 8S. Tension de récupération : 6-20 VAC.

- Protection contre la sous-tension : Se déclenche lorsque la tension de la ligne protégée est inférieure à la valeur définie. Délai réglable de 3 à 8S. Tension de récupération : 3-20 VAC.

- Méthode d'installation : Socle compatible avec rail DIN HT35. Possède également deux trous de vis M4 pour fixation directe.

Spécifications :

- État : 100% Neuf

- Type : Relais de protection de circuit

- Dimensions : Environ 68 x 30 x 76 mm / 2,7 x 1,2 x 3 pouces

- Circuit Principal :

* Tension nominale : 220 VAC

* Fils de connexion : Fil de cuivre isolé de section 1,0 à 2,5 mm². Un fil de cuivre à brin unique peut être inséré directement dans la borne. Pour un câble toronné, une cosse à aiguille doit être ajoutée pour assurer une connexion fiable.

- Circuit Auxiliaire :

1) Un contact normalement ouvert et un contact normalement fermé électriquement inséparables.

2) Catégorie d'utilisation : AC15, DC13

3) Capacité des contacts : 250VAC 3A, 30VDC 1,5A

- Courant thermique conventionnel : 5A

- Plage de protection de tension (Modèle 2000) : Protection Surtension +15%, Protection Sous-tension -15%.

Contenu du colis :

1 x Relais de protection de circuit

1 x Manuel d'instructions

Note importante : Ce protecteur agit uniquement sur la tension et sa séquence de phases, et peut donc être appliqué à des moteurs de diverses puissances. L'échantillonnage doit se faire côté alimentation de la source triphasée. Ne doit PAS être installé côté sortie d'un variateur de fréquence (courant variable).
