Prise industrielle étanche IP68 380V 25A - Connecteur d'aviation à bride pour courant alternatif AC380V
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

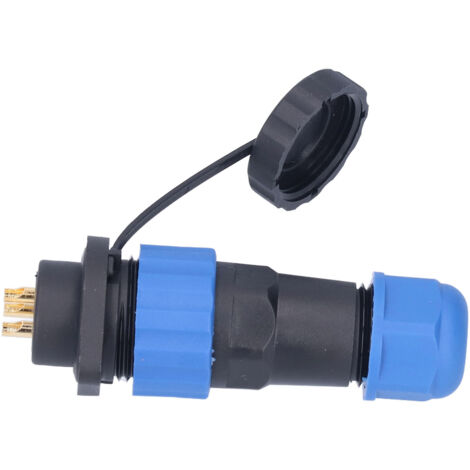

Découvrez notre connecteur étanche de haute qualité, conçu pour des performances fiables et durables dans diverses applications. Ce connecteur est doté d'une conception d'installation à bride pour une mise en place simple, avec les fils conducteurs connectés par soudure.
Les contacts en cuivre plaqué or offrent une excellente résistance à l'oxydation et des performances de branchement/débranchement supérieures, garantissant une longue durée de vie. Le boîtier robuste est fabriqué en matériaux PA66 et PA6, connus pour leur bonne résistance à la corrosion et leur flexibilité.
Avec son indice de protection IP68 de grade aéronautique et son joint d'étanchéité en silicone, ce connecteur assure une connexion serrée et parfaitement étanche. Il est largement utilisé dans les équipements de communication, les instruments, les ordinateurs, les machines à programme, les systèmes d'alarme et autres équipements électroniques.
Les détails techniques sont précis : le type d'article est une prise/connecteur étanche, fabriqué en PA66, PPS, silicone et cuivre. Le boîtier utilise du PA66 et du PA6, tandis que l'isolant est en PPS thermoplastique résistant aux hautes températures jusqu'à 220℃. Les contacts sont en cuivre plaqué or. La méthode de câblage est la soudure (un nettoyage est obligatoire si de la pâte à souder est utilisée) et la connexion se fait par filetage.
Les dimensions sont les suivantes : la tête mesure environ 20 mm de diamètre, avec un filetage de spécification M20 x 1.5 mm. La distance entre les trous de montage est d'environ 31 mm. Il présente une résistance d'isolement de 2000 MΩ, une tension de service de AC380V et une tension de tenue de 1500V. La section de câble applicable pour le boîtier est de 8-11.5 mm². Il supporte plus de 500 cycles d'accouplement et fonctionne dans une plage de température de -25℃ à 85℃, avec une étanchéité conforme à la norme IP68.
Différentes configurations en nombre de broches sont disponibles, chacune avec ses spécifications électriques :
- Pour les versions 2, 3, 4 et 5 broches : le diamètre du contact est de 2.8 mm, le courant nominal est de 25A et la section maximale des fils de contact est de ≤4 mm² (12 AWG).
- Pour les versions 6 et 7 broches : le diamètre du contact est de 1.8 mm, le courant nominal est de 10A et la section maximale des fils de contact est de ≤1.5 mm² (14 AWG).
Votre commande comprend un lot complet pour une connexion : 1 fiche mâle et 1 prise femelle.
Caractéristiques
- MarqueRDTD
- Largeur3 cm
- Hauteur3 cm
- Poids150 g
- CouleurMulticouleur
