Présenceur Micro-ondes 2.4GHz MB506 Diviseur de Fréquence 64/128/256 pour Émetteur-Récepteur DBS CATV
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !
Découvrez notre présélecteur haute fréquence MB506, un composant essentiel pour vos applications nécessitant des performances de traitement du signal de haute précision. Ce présélecteur est conçu pour gérer des fréquences allant jusqu'à 2.4 GHz, offrant une solution fiable pour la division de fréquence dans les systèmes de synthèse.
Ses caractéristiques techniques incluent une faible variation d'impédance, ce qui se traduit par de meilleures performances de classification et une plage dynamique améliorée. Il divise la fréquence d'entrée avec des modules de 128 ou 256, délivrant un niveau de sortie de 1.6V crête à crête au niveau ECL. La flexibilité est un atout majeur : le rapport de division peut être configuré pour 64, 128 ou 256 à l'aide d'un commutateur à deux chiffres ou via une interface externe. Pour une solution complète, il peut être intégré dans un circuit synthétiseur à boucle à phase asservie (PLL) avec le circuit intégré MB87006A.
Spécifications détaillées :
- Matériau : PCB
- Modèle : MB506
- Plage de fréquence : 50 MHz à 2.4 GHz
- Consommation électrique : 90 mW
- Température de fonctionnement : -40 °C à 85 °C
- Amplitude de sortie : VOUT = 1.6V crête à crête
- Fréquence d'entrée : 30 MHz à 3 GHz (typique : 50 MHz - 2.4 GHz)
- Amplitude du signal d'entrée : -16 dBm à 5.5 dBm (les exigences d'entrée augmentent avec la fréquence)
- Alimentation simple : 4.5V à 5.5V (typique : 5V)
- Interface d'entrée/sortie : Connecteur SMA femelle, impédance d'entrée de 50 ohms
- Dimensions : environ 6.7 cm x 3.3 cm x 0.5 cm / 2.64 po x 1.3 po x 0.2 po
- Poids : 10 grammes

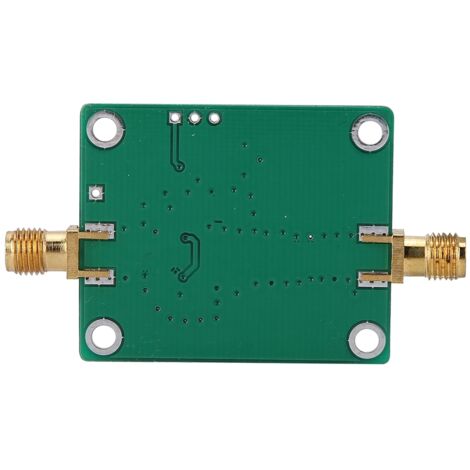

Votre commande comprend un diviseur de fréquence MB506.
Caractéristiques
- MarqueLEDE
- Réf. ManoManoME102716330
- MMID429414374361
- Réf. fabricantZLQ0403[ym]-8519
- EAN1272524465392
