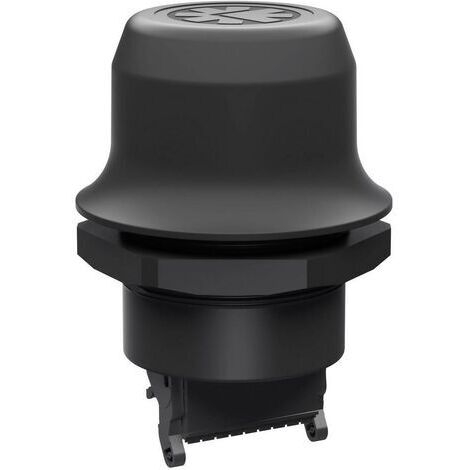

Point d'accès sans fil Bolt™ Anybus Wireless Bolt™ AWB2000 WiFi, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC

Puissance de sortie : WiFi 16 dBm - Bluetooth 10 dBm - Bluetooth Low Energy 7 dBm

• Puissance absorbée : 0,7 W idle, 1.7W max (54mA@24VDC avec WIFI et 36mA@24VDC avec Bluetooth)
• Matériau du boîtier : plastique: PBT/PBT renforcé de fibres de verre/PC-ABS
• Indice de protection : haut IP67 (en dehors de machine), bas IP21 (à l'intérieur de la machine)
• Montage : vis M50 et écrou (ouverture 50,5 mm requise).
• Portée maximale 100 m
• Antenne : interne
• Connexion : connecteur inclus (2x9p 3.5mm, Phoenix DFMC 1.5/9-ST-3.5, raccordement à ressort Push-in)
• Résistance aux vibrations : test avec oscillations de forme sinusoïdale conformément à la norme IEC 60068-2-6:2007 avec les paramètres de test suivants : nombre d'axes : 3 axes placés à la verticale les uns des autres (X:Y:Z), durée : cycles d'oscillations par axe, vitesse : 1 oct/min, mode : en fonctionnement, fréquence : 5-500 Hz, chemin ±3,5 mm, accélération : 2g. Contrôle de la résistance aux chocs conformément à la norme IEC 60068-2-27:2008 avec les paramètres de test suivants : forme d'onde : demi-onde sinusoïdale, nombre de chocs : ±3 sur chaque axe, mode : en fonctionnement, axes ± X,Y,Z, accélération : 30 m/s2 , durée : 11 ms.

  Informations techniques

  Données techniques complémentaires : Puissance de sortie : WiFi 16 dBm - Bluetooth 10 dBm - Bluetooth Low Energy 7 dBm
  Puissance absorbée : 0,7 W idle, 1.7W max (54mA@24VDC avec WIFI et 36mA@24VDC avec Bluetooth)
  Matériau du boîtier : plastique: PBT/PBT renforcé de fibres de verre/PC-ABS
  Indice de protection : haut IP67 (en dehors de machine), bas IP21 (à l'intérieur de la machine)
  Montage : vis M50 et écrou (ouverture 50,5 mm requise).
  Portée maximale 100 m
  Antenne : interne
  Connexion : connecteur inclus (2x9p, 3.5mm, Phoenix DFMC 1.5/9-ST-3.5, raccordement à ressort Push-in)
  Résistance aux vibrations : test avec oscillations de forme sinusoïdale conformément à la norme IEC 60068-2-6:2007 avec les paramètres de test suivants : nombre d'axes : 3 axes placés à la verticale les uns des autres (X:Y:Z), durée : cycles d'oscillations par axe, vitesse : 1 oct/min, mode : en fonctionnement, fréquence : 5-500 Hz, chemin ±3,5 mm, accélération : 2g. Contrôle de la résistance aux chocs conformément à la norme IEC 60068-2-27:2008 avec les paramètres de test suivants : forme d'onde : demi-onde sinusoïdale, nombre de chocs : ±3 sur chaque axe, mode : en fonctionnement, axes ± X,Y,Z, accélération : 30 m/s2 , durée : 11 ms.
  Emballage sans plastique : Emballage sans plastique
  Interfaces (Advantech) : WiFi, Bluetooth, Ethernet
  Température de fonctionnement (max.) : 65 °C °C
  Température de fonctionnement (min.) : -40 °C
  Tension de fonctionnement : 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC

  Bolt Wireless Anybus - Ethernet

  Le Bolt Wireless Anybus permet de raccorder la commande de votre machine à un réseau sans fil. Le Bolt est monté directement sur la machine ou l'armoire électrique et permet d'accéder à la machine via Bluetooth® ou WLAN (WiFi). Il doit être raccordé à la commande de la machine à l'aide d'un câble Ethernet et prend en charge les protocoles industriels Ethernet BACnet/IP, PROFINET, EtherNet/IP et Modbus TCP ainsi que les protocoles TCP/IP et UDP. Configurer des machines sans fil Le Bolt Wireless vous permet de configurer ou d'utiliser votre machine à distance. Il permet par exemple d'exécuter une commande via un ordinateur portable, une tablette ou un smartphone. La portée de la connexion sans fil peut atteindre 100 m. Le Bolt Wireless vous permet d'expérimenter le concept Bring Your Own Device (BYOD) et d'éviter par exemple les coûteuses interfaces homme-machine. Pack complet Le Bolt Wireless Anybus est un pack complet alliant port de branchement, processeur de communication et antenne intégrée dans une seule unité. Le port utilisé pour l'alimentation électrique et la communication est toujours le même (barrette 2x9p), quelle que soit la méthode de communication. Caractéristiques et avantages : configuration de machines et dépannage via un réseau sans fil

  • Accès aux machines via un ordinateur portable, une tablette ou un smartphone à la place de coûteuses interfaces homme-machine.
  • Connexion de véhicules comme des AGV (Automated Guided Vehicles)
  • Connexion avec service Cloud ou intégration de données en direct dans le système SCADA
  • Prend en charge Ethernet et les protocoles suivants : BACnet/IP, EtherNet/IP, Modbus TCP, PROFINET, TCP/UDP. (PROFINET uniquement en mode tunnel ou MAC Address Cloning Mode)
  • Méthode unique de traitement des perturbations liées aux interférence sans nuire à la conformité Bluetooth ou à l'interopérabilité avec d'autres appareils
  • Le WiFi bi-bande 2,4 / 5 GHz permet d'établir facilement la connexion et identifie les canaux parasites.
  • Pack complet : connecteur, processeur de communication et antenne intégrée en une seule unité
  • Entrée numérique configurable, par exemple pour commander les comportements itinérants. Câble de signal de 3 m max.
  • Utilise la plateforme ARM mbed 3.0 IoT Device
  • Le fonctionnement simultané du WiFi et du Bluetooth permet des ponts sans fil entre les deux réseaux ainsi que la redondance de réseau.
  • De nombreuses fonctions de sécurité pour un fonctionnement sûr en milieu industriel. Configuration Le Bolt Wireless Anybus peut être configuré via ses pages Web intégrées. Pour la configuration, il est également possible d'envoyer des commandes AT ou d'utiliser les modes Easy Config. Montage Le Bolt Wireless Anybus peut être fixé sur la machine ou dans une armoire électrique dans une grande ouverture de 50,5 mm (M50). La partie supérieure (casque) est à l'extérieur et dispose d'un boîtier IP67. La partie inférieure se trouve dans la machine/ l'armoire de commande (IP21).

    Points forts

    • Anybus Wireless Bolt™ AWB2000
    • Contenu: 1 pc(s)
