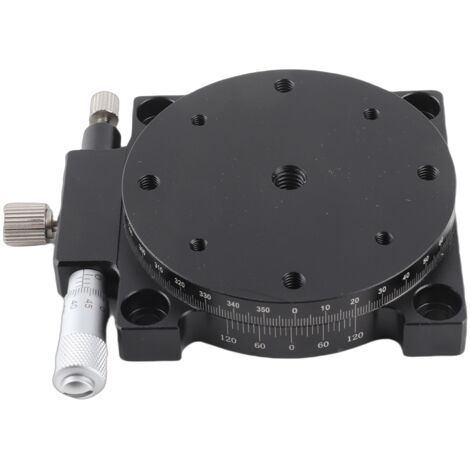

Plateforme à déplacement manuel Axes R Étage linéaire rotatif 360° Table coulissante 60 mm RS60‑L
15 € offerts dès 250 €
avec le code
avec le code
Produit similaire livré par
'/%3E%3C/svg%3E)
Bosch Professional – Trépied aluminium 97-160 cm pour niveau laser – Filetage 5/8' – Conception légère et robuste – Adapté pour chantiers humides - 0601091200
57,85 €
223
Vendu par Weytoll
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Description générale
Cette plateforme de déplacement manuel RS60-L (axe R rotatif 60mm) est une table coulissante optique de précision, conçue pour le réglage angulaire 360° et le positionnement fin dans les équipements de mesure, d’inspection ou de production industrielle. Elle allie légèreté, stabilité et précision pour les applications de positionnement quantitatif.Caractéristiques clés
- Guidage haute précision
Utilise des rails à rouleaux croisés pour un mouvement stable et une précision élevée, garantissant un positionnement fiable. - Matériau léger et robuste
Corps principal en alliage d’aluminium, léger et adapté à l’intégration dans des équipements embarqués. - Réglage micrométrique
Mode de commande micrométrique pour un réglage ultra-précis :- Réglage grossier : rotation 360°
- Réglage fin : ±5° via vis micrométrique
- Échelle minimale : 2°
- Concentricité : 0,03mm
- Polyvalence d’application
Adaptée aux machines de production à charge moyenne ou haute précision, dispositifs d’inspection et positionnement quantitatif. Compatible avec d’autres tables coulissantes (axes simples, doubles, Z, C, R) pour des configurations multi-axes. - Méthodes d’avance variées
Prend en charge des modes d’avance divers : poignée de mouvement grossier/fin, sonde centimétrique, vis d’avance, crémaillère et pignon, avec échelle pour contrôler la valeur de déplacement.
Spécifications techniques
- Modèle : RS60-L
- Matériau : Alliage d’aluminium
- Diamètre de la table : ~60mm / 2,4po
- Mode de mouvement : Rotation axe R (RS)
- Course : Réglage grossier 360°
- Réglage fin : ±5°
- Charge maximale : 29,4N (3kgf)
- Installation : Fixation via 4 trous fraisés sur la base
Utilisation
- Desserrez les vis de réglage grossier et fin, puis verrouillez la table après un réglage angulaire 360°.
- Utilisez le micromètre pour affiner la position de la surface de travail, en vérifiant le serrage des vis.
- Une fois la position souhaitée atteinte, verrouillez-la avec la vis de fixation.
Liste d’emballage
- 1 × Plateforme de déplacement manuel RS60-L
Caractéristiques
- MarqueWEYTOLL
- CouleurNoir
- Quantité par pack1
- Hauteur4 cm
- Largeur9 cm
- Longueur15 cm
- Marque compatibleUniversel(le)
- MatièresAluminium
- Type d'accessoires pour outil de mesure & détectionTrépied
- Type de tête de trépiedTête 3 voies
- Réf. ManoManoME100826351
- MMID649328058930
- Réf. fabricantWYT-1011210303111
- EAN7024090854063
