Plaquette d'alimentation à courant constant pour rétroéclairage LED TV LCD 10-42 pouces universelle

Bienvenue dans notre boutique !

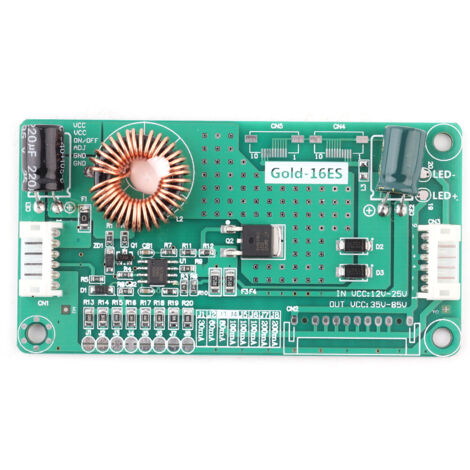

Ce produit est une carte de pilotage à courant constant pour rétroéclairage LED de téléviseurs LCD. Sa fonction principale est de fournir un courant constant, la tension s'ajustant automatiquement en fonction du nombre de LED connectées en série dans le module de rétroéclairage. Par exemple, pour un module avec 20 LED en série à 3.2V chacune, la tension de sortie s'ajustera automatiquement autour de 64V. Si le courant par série est de 60mA, il suffit de régler le courant de sortie de la carte sur 240mA pour alimenter l'écran.

**Caractéristiques principales :**

- Fabriqué avec un programme original importé de Taïwan, améliorant l'efficacité de conversion de la structure à plus de 92%.

- Faible dégagement de chaleur et grande stabilité, assurant une durée de vie prolongée.

- Conception PCB compacte et ultra-mince pour répondre aux exigences d'installation les plus strictes.

- Contrôle de courant précis avec une erreur de seulement ±5%. Conception de réglage de courant flexible et pratique, facilement modifiable pour s'adapter à différents fabricants et modèles d'écrans.

- Conforme aux exigences CEM et certifié CE. Haute fiabilité avec une garantie d'un an ! Peut être utilisé avec une alimentation 12V pour réduire le coût du système.

- Système de bobinage avec noyau magnétique en fer-silicium-aluminium, offrant un coefficient de température élevé, un taux de saturation magnétique élevé et une grande stabilité.

- Grâce à sa très haute efficacité de conversion, l'équipement dégage très peu de chaleur. La température est contrôlée (température de surface de l'équipement + température ambiante). Par exemple, dans un environnement à 25°C, la température de surface maximale est de 50°C (conditions : entrée 24V, sortie 64V/480mA).

**Paramètres limites :**

- Avec une entrée 24V : Sortie max = 75V / 720mA ou 60W.

- Avec une entrée 12V : Sortie max = 75V / 400mA ou 30W max.

Ces paramètres limites indiquent la capacité maximale de support du produit. Pour une fiabilité optimale, il est recommandé de l'utiliser en dessous de ces limites.

**Spécifications :**

- Matériau : PCB

- Couleur : Verte

- Taille d'écran compatible : 15 à 42 pouces

- Usage : Carte de pilotage (driver) de rétroéclairage LED à courant constant et surtension pour téléviseurs LCD.

- Tension d'entrée : 10-28V

- Tension de sortie : 15-88V (ajustement automatique)

- Courant de sortie : Réglable de 10 à 1000mA, valeur typique : 480mA

- Dimensions de la carte : Environ 8.5 x 4.5 x 1 cm

- Poids du produit : 25 g

**Contenu du colis :**

1 x Carte de pilotage à courant constant.

**Note :** Veuillez noter que les versions ancienne et nouvelle de ce produit seront envoyées de manière aléatoire. Assurez-vous de ne pas y voir d'inconvénient avant de passer commande.
