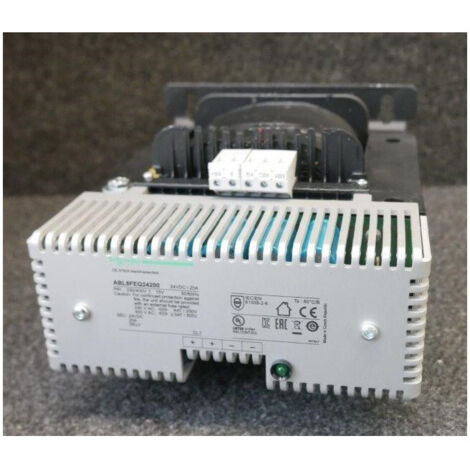

Alimentation filtrée et rectifiée mono/biphasée prim 230-400VAC sec 24VDC 20A (déclassé défaut d'aspect) Phaseo SCHNEIDE

Alimentation filtrée et rectifiée monophasé/biphasé 230-400V CA / 24V CC 20A (déclassé défaut d'aspect - peinture écaillée) Phaseo SCHNEIDER

Déclassé défaut d'aspect : peinture du support écaillée

Phaseo - alimentation filtrée et rectifiée - mono/biphasé - 400Vca - 24V - 20A

Caractéristiques principales :

Gamme de produits : Phaseo Rectified

Type de produit ou de composant : Alimentation puissance

Type d'alimentation : Rectifié et filtré

Puissance nominale en w : 480 W

Tension d'entrée : 230 V c.a. monophasé, raccordement(s): N-L1 / 400 V c.a. phase-phase, raccordement(s): L1-L2

Tension de sortie : 24 V c.c.

Courant de sortie module d'alimentation : 20 A

Position de montage : Horizontale à 40 °C / Verticale à 60 °C

Caractéristiques complémentaires :

Limites de la tension d'entrée : 207...253 V / 360...440 V

Limites de fréquence réseau : 47...63 Hz

Tolérance de la tension d'entrée : +/- 15 V

Courant à l'appel : 18.4 A à 400 V / 31.9 A à 230 V

Facteur de puissance : 0,671 à 400 V / 0,698 à 230 V

Rendement : 80 %

Puissance dissipée en w : 96 W

Ondulation résiduelle : <= 1200 MV

Temps de maintien : 10 ms

Type de protection en sortie : Contre la surcharge et les courts-circuits, protection technologique: fusible externe, 25 A / Contre la surtension, protection technologique: limiteur de crête 2 J

Mode de raccordement : Bornes de type vis pour connexion entrée, capacité de raccordement: 5 x 2,5 à 5 x 4 mm²jauge AWG14...11 / Bornes de type vis pour branchement à la terre de l'entrée, capacité de raccordement: 1 x 2,5 à 1 x 4 mm²jauge AWG14...11 / Bornes de type vis pour connection sortie, capacité de raccordement: 4 x 4 mm²jauge AWG11

Marquage : CE

Mode de fixation : Avec 4 vis

Couplage de sortie : Parallèle / Séries

Désignation de l'essai : Émissions transmises par conduction/rayonnées conformément à EN 55011 class B / Décharges électrostatiques conformément à EN/IEC 61000-4-2 / Émission conformément à EN 50081-1 / Émission conformément à EN 61000-6-3 / Transitoire rapide conformément à IEC 61000-4-4 / Surtension conformément à EN/IEC 61000-4-5

Led d'état : 1 LED vert pour tension de sortie / 1 LED orange pour tension d'entrée

Profondeur : 128 mm

Hauteur : 215 mm

Largeur : 175 mm

Masse du produit : 13.22 kg

Tarif année : 2023
SCHABL8FEQ24200
