Oscilloscope Numérique Assemblé 2.4 Pouces Écran LCD TFT - Prêt à l'Emploi
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

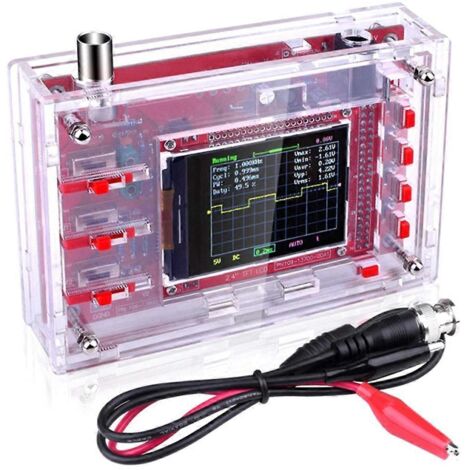

Découvrez notre kit oscilloscope numérique à monter soi-même, un outil polyvalent et éducatif pour vos projets électroniques. Cet appareil offre une performance remarquable avec un taux d'échantillonnage en temps réel maximum de 1 Msps et une précision de 12 bits. Sa mémoire tampon de 1024 points permet de capturer des signaux avec précision.
Il dispose d'une large bande passante analogique de 0 à 200 kHz. La sensibilité verticale est réglable de 10 mV/Div à 5 V/Div par pas de 1-2-5, avec un déplacement vertical ajustable. L'impédance d'entrée est de 1 MΩ et la tension d'entrée maximale est de 50 Vpp (avec sonde 1:1) ou 400 Vpp (avec sonde 10:1). Vous pouvez choisir entre différents modes de couplage : DC, AC ou GND.
La base de temps horizontale couvre une large plage, de 10 µs/Div à 50 s/Div (également en progression 1-2-5). Plusieurs modes de déclenchement sont disponibles (automatique, normal, mono-coup) pour capturer facilement des formes d'onde instantanées. Le déclenchement peut se faire sur front montant ou descendant, avec un niveau de déclenchement réglable et un indicateur visuel. Une fonction de délai négatif permet d'observer la forme d'onde avant le point de déclenchement. Vous pouvez également figer l'affichage à tout moment avec la fonction HOLD.
L'appareil intègre une source de signal test carré de 1 Hz / 3.3 V. Les paramètres de la forme d'onde sont affichés numériquement : fréquence, période, largeur d'impulsion, rapport cyclique, valeur maximale, valeur minimale, valeur moyenne, valeur crête et valeur efficace.
Le kit est de couleur comme montré sur les photos et est composé de matériaux PC et métal.
**Contenu du colis :**
1 * Kit oscilloscope numérique DIY
Seul le contenu ci-dessus est inclus ; les autres produits ne sont pas fournis.
**Note :** Les reflets lumineux et les différences entre écrans peuvent entraîner de légers écarts de couleur par rapport à l'article réel. Une marge d'erreur de mesure de +/- 1 à 3 cm est possible. Le produit peut être mis à jour régulièrement. En raison de lots différents, le produit réel peut présenter de légères différences ou des écarts de couleur, ce qui n'affecte pas son utilisation. Veuillez vérifier attentivement qu'il s'agit bien de l'article dont vous avez besoin.
Caractéristiques
- MarqueALLAUVE
- Longueur1 cm
- Largeur1 cm
- Réf. ManoManoME212572229
- MMID332337135393
