Description générale

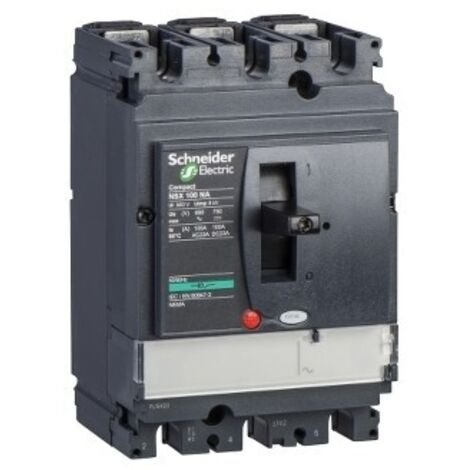

Le NSX100NA est un interrupteur-sectionneur compact conçu pour des applications à courant alternatif (AC) et continu (DC). Il est idéal pour une utilisation dans des environnements nécessitant une protection fiable et une gestion efficace de l'énergie électrique.Spécifications techniques
- Type de commande : Par maneton
- Mode d'installation : Fixe
- Support de montage : Plaque arrière
- Raccordement : Haut et bas en façade
- Courant assigné de courte durée admissible : 0.69 kA (20 s), 1.8 kA (1 s), 1.8 kA (3 s) conforme à IEC 60947-3
- Durée de vie mécanique : 50 000 cycles conforme à IEC 60947-3
- Durée de vie électrique : 10 000 cycles à 250 V CC (AC-22A et AC-23A), 15 000 cycles à 690 V CA (AC-22A), 20 000 cycles à 440 V CA (AC-22A), 35 000 cycles à 440 V CA (AC-22A)
- Dimensions : Hauteur 161 mm, Largeur 105 mm, Profondeur 86 mm
- Poids : 1.8 kg
- Nom abrégé : Compact NSX100NA
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Courant assigné d'emploi : 100 A pour plusieurs tensions (220/240 V, 380/415 V, 440/480 V, etc.)
- Tension assignée d'isolement : 800 V AC 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Courant thermique conventionnel : 100 A (60 °C)
- Pouvoir assigné de fermeture en court-circuit : 330 kA avec coupe-circuit de protection en amont, 2.6 kA sectionneur seulement
Autres informations
Conforme à IEC 60947-3 pour les spécifications mentionnées.
