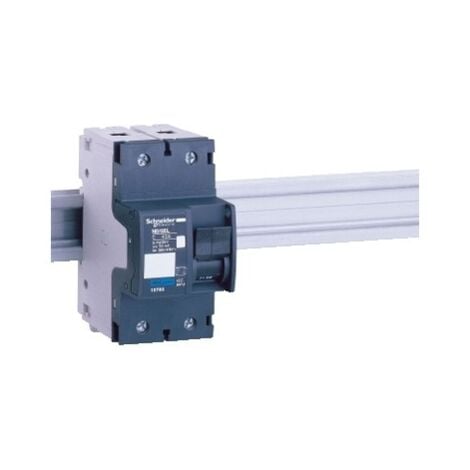

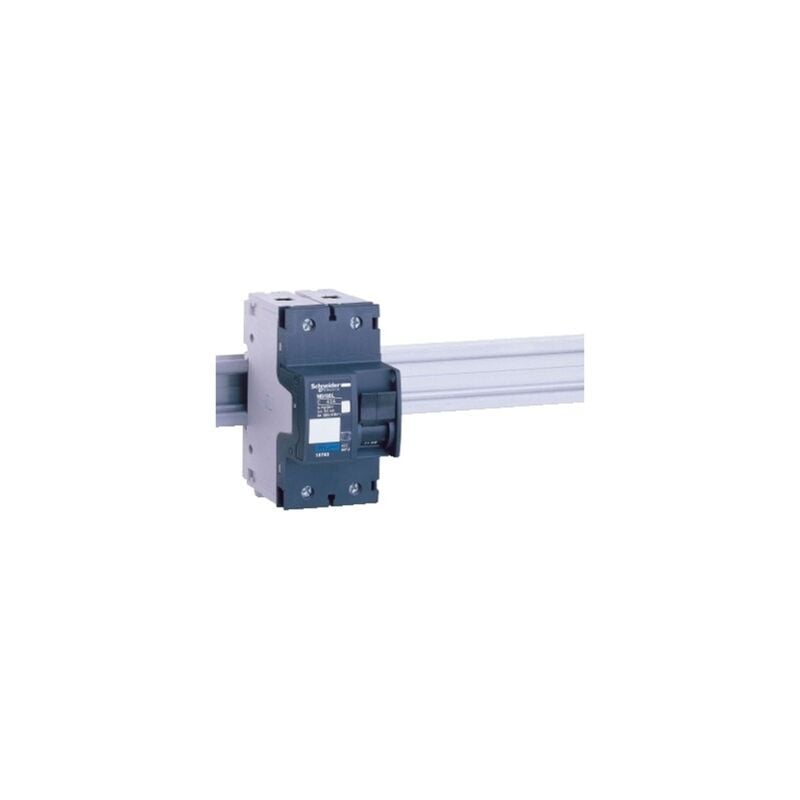

Disjoncteur automatique Acti9 NG125L 2P 80 A courbe D

Disjoncteur automatique miniature Acti9 NG125L, 2 pôles, 80 A, courbe D, avec capacité de coupure Icu de 50 kA à 380-415 V AC, conçu pour les applications dans les petits bâtiments et petits commerces. Compatible avec le rail DIN de 35 mm, protège contre les surcharges et les courts-circuits grâce à la technologie thermomagnétique, avec indicateur de position et verrouillage intégré. Disjoncteur automatique miniature Acti9 NG125L à 2 pôles, avec courant nominal de 80 A et courbe D, conçu pour protéger les circuits électriques dans les installations de petits bâtiments et petits commerces. Sa technologie thermomagnétique assure une protection contre les surcharges et les courts-circuits. Intègre un indicateur de position et un verrouillage intégré avec serrure. Caractéristiques techniquesNombre de pôles : 2P Nombre de pôles protégés : 2 Position du neutre : Gauche Courant nominal [In] : 80 A à 40 °C Type de réseau : Courant alternatif AC Technologie de déclenchement : Thermomagnétique Code de courbe : D Code de puissance de coupure : L Capacité de coupure [Icu] : 100 kA à 220...240 V AC 50/60 Hz, 40 kA à 440 V AC 50/60 Hz, 50 kA à 380...415 V AC 50/60 Hz, 15 kA à 500 V AC 50/60 Hz, 36 kA à ≤ 250 V courant continu Puissance de coupure en service [Ics] : 75 kA (75 % de Icu) à 220...240 V AC 50/60 Hz, 37,5 kA (75 % de Icu) à 380...415 V AC 50/60 Hz, 30 kA (75 % de Icu) à 440 V AC 50/60 Hz, 11,25 kA (75 % de Icu) à 500 V AC 50/60 Hz, 50 kA (100 % de Icu) à ≤ 250 V courant continu Tension nominale d'utilisation [Ue] : 220...240 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz, ≤ 250 V courant continu Tension nominale d'isolation [Ui] : 690 V AC 50/60 Hz Résistance aux surtensions [Uimp] : 8 kV Limite de liaison magnétique : 12 × In ± 20 % Catégorie d'utilisation : A (conforme à En > 50 A) Puissance de coupure : Oui (conforme à En > 50 A) Fréquence du réseau : 50/60 Hz Indicateur de position du contact : Oui Signaux locaux : Indication allumé/éteint, indicateur de déclenchement Type de commande : Test de déclenchement manuel, levier Type de montage : Fixation par clip réglable Support de montage : Rail DIN symétrique de 35 mm Pas de connexion : 27 mm entre phases Pas de 9 mm : 6 Hauteur : 103 mm Largeur : 54 mm Profondeur : 81 mm Poids du produit : 0,48 kg Durabilité mécanique : 20 000 cycles Durabilité électrique : 5 000 cycles Préparé pour serrure : Avec serrure Description des options de verrouillage : Serrure intégrée Connexions - bornes : Bornes de type tunnel 16…70 mm² rigide, 10…50 mm² flexible Longueur de câble à dénuder pour les bornes : 20 mm Couple de serrage : 6 N·m Protection contre les fuites de courant : Blocage indépendant Code de compatibilité : NG125 Grade de protection IP : IP20 (conforme à IEC 60529) Grade de protection IK : IK05 (conforme à EN/IEC 62263) Grade de contamination : 3 (conforme à En > 50 A) Catégorie de surtension : IV Tropicalisation : 2 (conforme à IEC 60068-1) Humidité relative : 95 % à 55 °C Altitude maximale de fonctionnement : 2 000 m Température ambiante de fonctionnement : -30…70 °C Température ambiante de stockage : -40…70 °C Normes : Icu État de l'offre durable : Produit Green Premium Conforme à REACh sans SVHC : Oui Directive RoHS UE : Conforme Sans métaux lourds toxiques : Oui Sans mercure : Oui Réglementation RoHS Chine : Déclaration proactive RoHS Chine (hors du cadre légal RoHS Chine) Informations sur les exemptions RoHS : Oui RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle
