Description générale

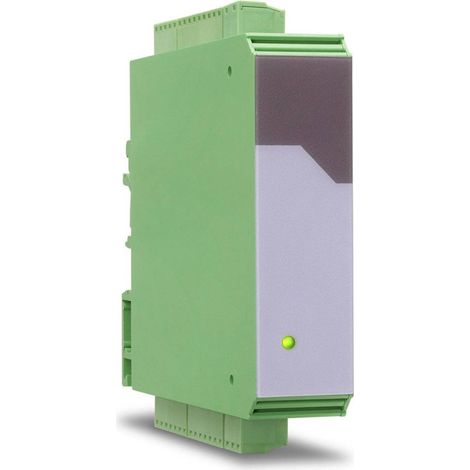

Le convertisseur de signal incrémental/analogique Motrona 9085.5010 est conçu pour convertir les impulsions de comptage en signaux analogiques standards (tension ou courant). Il est équipé d'entrées incrémentées (HTL/TTL/RS422) pour capteurs et transmetteurs NPN/PNP/NAMUR, et offre une fréquence d'entrée allant jusqu'à 1 MHz. Ce dispositif compact est idéal pour un montage sur rail DIN et permet une configuration simple via l'interface utilisateur OS 6.0.Spécifications techniques
- Hauteur : 102 mm
- Largeur : 22.5 mm
- Longueur : 102 mm
- Poids : 100 g
- Tension de fonctionnement : 24 V/DC
- Fréquence d'entrée : jusqu'à 1 MHz
- Sortie analogique : 16 bits, configurable pour tension ou courant
- Sortie de tension auxiliaire : 5 et 24 VDC
- Nombre d'entrées de commande : 6
- Nombre de sorties de commande : 6
Compatibilité et accessoires
- Interface série : RS232/RS485 pour configuration et lecture en série
Installation
- Montage sur rail DIN 35 mm (conforme à la norme EN60715)
Utilisation
Ce convertisseur est utilisé pour convertir les impulsions de comptage en signaux analogiques, facilitant ainsi l'intégration dans des systèmes de contrôle et de mesure. Il permet également la linéarisation avec 24 points de support et offre des fonctions programmables telles que les raccourcis, la mise à l'échelle et le filtrage.Autres informations
Paramétrage simple grâce au logiciel utilisateur OS6.0 gratuit.
