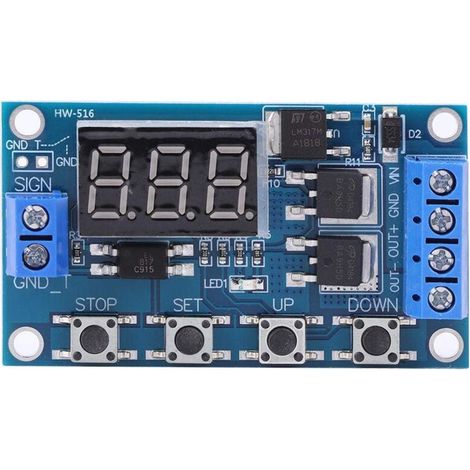

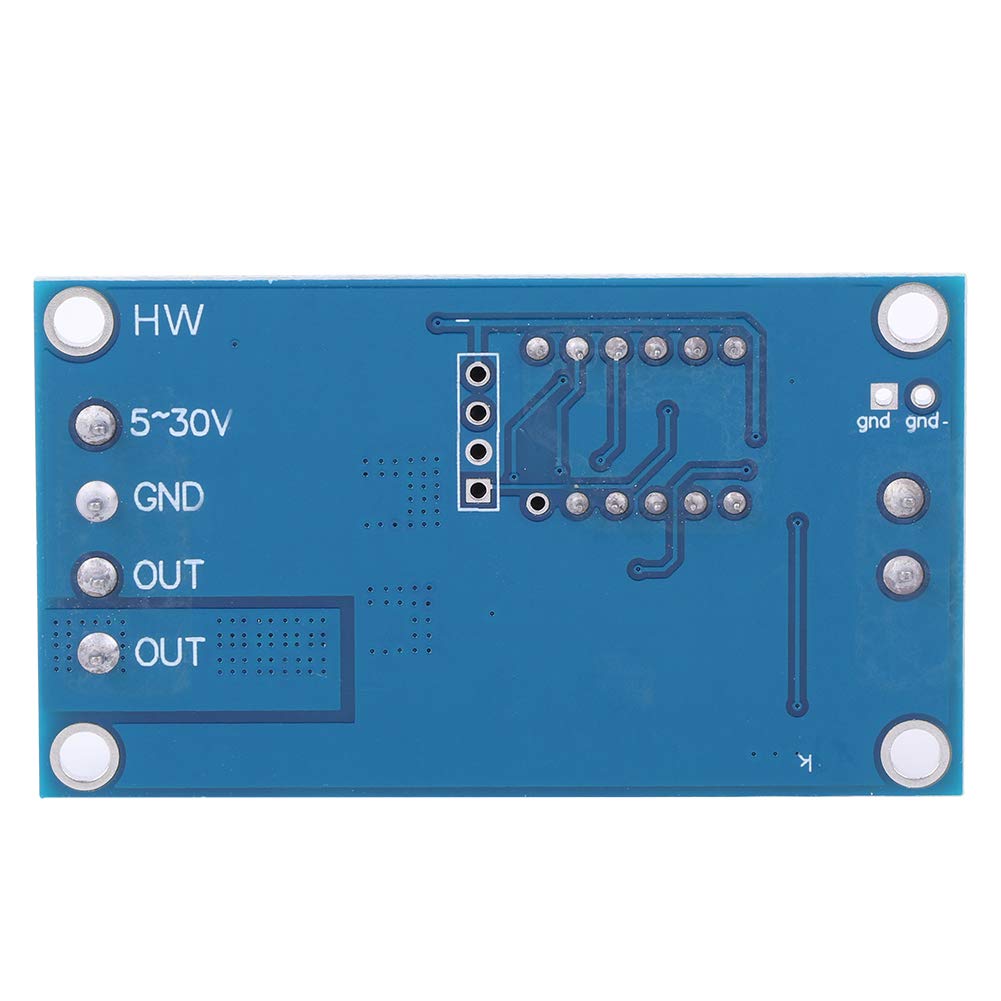

Module relais temporisé Platine 12 V/24 V, temporisation du cycle de déclenchement, double MOS, contrôle de flux

Produit similaire livré par
Siemens – Programmateur horaire synchrone 3 modules 16A 230V – Interrupteur sans réserve de marche – Compatible tableaux électriques – IP20
Siemens – Programmateur horaire synchrone 3 modules 16A 230V – Interrupteur sans réserve de marche – Compatible tableaux électriques – IP20
62,90 €133
Vendu par Nexamarket et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Spécifications :

Type d'article : Interrupteur temporisé PCB
Matériau : PCB
Taille : PCB environ 60 x 34 mm/2,4 x 1,3 pouces

Remarque :
Le module a une sortie active, la tension de sortie est égale à la tension d'entrée.
La tension d'entrée est élevée (5~36V), vous pouvez l'utiliser sur la plupart des appareils, et c'est très pratique ;
Fonction d'arrêt d'urgence (bouton d'arrêt) ; Grâce à la protection contre l'inversion de polarité, le produit ne brûlera pas.
Vous pouvez définir divers paramètres OP, CL et LOP. Ces paramètres sont indépendants et sont enregistrés automatiquement.
Tous les paramètres ne sont pas perdus après la fermeture du formulaire.

Principe de fonctionnement :
P1 : signal de déclenchement, le relais est en temps « OP » puis déconnecté ; pour le moment "OP" comme suit :
P1.1 : Le signal est à nouveau activé et n'est pas valide.
P1.2 : Le signal est réactivé et l'horloge redémarre
P1.3 : Le signal est réactivé, le relais est fermé et l'horloge est arrêtée ;
P -2 : Signal de déclenchement, le relais est fermé pendant le temps "CL", le relais est fermé pendant le temps "OP", puis déconnecte le relais
P3.1 : Signal de déclenchement, le relais démarre après le temps "OP", le relais se ferme pendant le temps "CL", puis effectue un cycle. Lorsque le signal de déclenchement est actif, le relais est fermé et l'horloge est arrêtée ; Vous pouvez définir le nombre de cycles (« LOP »).
P3.2 : Pas de signal de déclenchement, le relais entre dans le temps « OP », le relais ferme le temps « CL », le vélo est utilisé ; Vous pouvez régler le cycle de fréquence (« LOP ») ;
P-4 : Fonction du signal Lorsque la synchronisation du signal de déclenchement est annulée, le relais reste activé ; Lorsque le signal disparaît, le relais est en "OP" après le temps de synchronisation. S'il y a d'autres signaux pendant le processus de synchronisation, le timing est clair.


Contenu de l'emballage :

1 module relais

1. Le module de relais temporisé est équipé d'un optocoupleur et d'une isolation, d'une meilleure capacité anti-interférence et d'une carte de circuit imprimé de qualité industrielle. Le processus de conduction et de découpe ne produit aucun bruit, aucune étincelle ni aucune interférence électromagnétique.

2. Augmenter le mode pause. Lorsque le mode est activé, aucune opération ne sera effectuée pendant 5 minutes. Ensuite, éteignez automatiquement le moniteur. Chaque touche peut être activée.

3. Paramètres - Tension de fonctionnement : 5V-36V ; Courant de repos : 20 mA ; Courant de travail : 50 mA ; Température de fonctionnement : -40-85 C ; Puissance de sortie : DC 5V-36V, à température ambiante, DC 15A, puissance 400W ! Améliorez les conditions de dissipation thermique, le courant maximum atteint 30A.

4. Signal de déclenchement - (3,0 V-24 V) avec isolation par optocoupleur peut améliorer la capacité anti-interférence du système (les clients peuvent également raccourcir la terre publique).

5. Remarque : 2'DC+' et 'charge+' sont des courts-circuits internes des pôles magnétiques, mais 'DC-' et 'charge-' ne peuvent pas être court-circuités pendant l'utilisation, sinon la charge ne peut pas être commutée et la charge correspondante transportera du courant.

Caractéristiques

  • Marque
    ZOTERNEN
  • Puissance
    400 W
  • Alimentation électrique
    Filaire
  • Nombre de module(s)
    1 modules
  • Type de contact
    Normalement fermé

Questions fréquentes

Ce dispositif fonctionne avec une tension d'entrée comprise entre 5V et 36V, ce qui le rend compatible avec la plupart des appareils fonctionnant dans cette plage de tension.

La fonction d'arrêt d'urgence permet de désactiver rapidement le relais en cas de besoin, ce qui améliore la sécurité en évitant des situations potentiellement dangereuses. Cette fonction est accessible via un bouton d'arrêt dédié.

Les paramètres OP, CL et LOP peuvent être définis indépendamment et sont enregistrés automatiquement, ce qui signifie qu'ils ne sont pas perdus après la mise hors tension de l'appareil.
