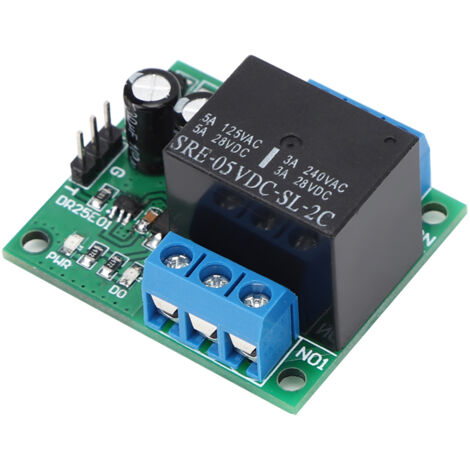

Module Relais Bistable DPDT Auto-bloquant DR25E01, Carte Relais Double Contact (DC5V)

16,99€
Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €69

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Bienvenue dans notre boutique !

Découvrez notre module de relais DPDT à verrouillage automatique (bistable). Ce relais double pôle, double jet offre une commutation fiable : une impulsion le fait enclencher, une seconde impulsion le déclenche pour le remettre à l'état initial. Il est équipé d'une LED indicatrice d'alimentation et d'une LED de protection contre l'inversion de polarité pour une utilisation sécurisée.

Fonctionnant en mode de contrôle par impulsion basse, il assure une grande sécurité d'emploi. Conçu avec des composants électroniques de haute qualité, ce module se distingue par ses performances stables et sa fiabilité. Son installation est simple et son utilisation des plus pratiques.

**Détails du produit :**

* **Type d'article :** Module de relais DPDT

* **Tension d'entrée :** DC 5V (version 5V) ou DC 6-24V (version 12V) – à sélectionner lors de la commande.

* **Courant de fonctionnement du module :** 2 mA (sens direct), 60-70 mA (sens inverse).

* **Courant de charge maximal :** 5A (moteur ≤ 3A).

* **Mode de contrôle :** Impulsion basse (Low pulse).

* **Dimensions :** Environ 39.5 x 33.3 x 23.3 mm / 1.6 x 1.3 x 0.9 pouces.

**Description des broches :**

* **V :** Alimentation positive (+).

* **G :** Masse de l'alimentation et du signal de déclenchement (-).

* **T :** Entrée du signal de déclenchement (impulsion basse de 0.2 à 2 secondes).

* **NO1 / COM1 / NC1 :** Contacts du premier relais (Normalement Ouvert / Commun / Normalement Fermé).

* **NO2 / COM2 / NC2 :** Contacts du second relais (Normalement Ouvert / Commun / Normalement Fermé).

**Mode d'emploi :** Une fois l'alimentation connectée, le relais est à l'état déconnecté. Une brève impulsion sur la broche de déclenchement (T) enclenche le relais. Une nouvelle impulsion sur (T) le libère, et ainsi de suite.

**Votre commande comprend :**

1 x Module de relais DPDT.

Caractéristiques

  • Marque
    LISATR
  • Matières
    Plastique
  • Type de contact
    Bistable
  • Réf. ManoMano
    ME101998881
  • MMID
    536350268820
