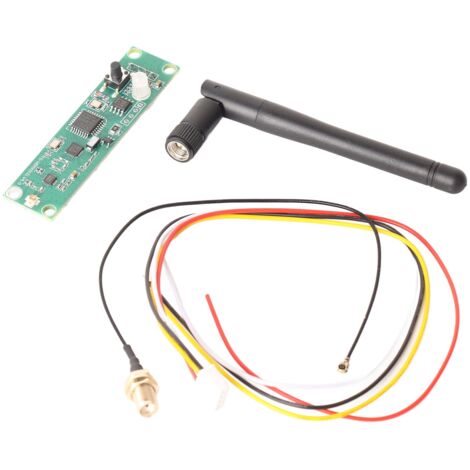

Module PCB émetteur-récepteur DMX512 sans fil 126 canaux Module émetteur-récepteur d'éclairage de scène avec antenne

Description générale

Le module PCB émetteur-récepteur DMX512 sans fil est conçu pour les applications d'éclairage de scène. Avec sa petite taille, il s'intègre facilement dans les dispositifs d'éclairage. Il offre 126 canaux de fréquence de saut automatique et 7 groupes de codes d'identification réglables, facilitant ainsi son utilisation lors d'événements festifs.

Spécifications techniques

• Tension d'entrée : 5 V DC 200 mA MIN
• Distance de communication : 400 m (distance visible)
• Section de fréquence de travail : 2,4 G ISM
• Puissance de transmission maximale : 20 dBm
• Sensibilité du récepteur : -94 dBm
• Port de signal : prise femelle à 3 broches
• Matériau : cuivre
• Taille de la carte de modules : 7 x 1,8 cm (2,75 x 0,7 po)
• Poids de l'article : 21 g (0,74 oz)

Utilisation

Pour établir la communication, il suffit de mettre le module sous tension. La LED tricolore indique l'état de la communication :

• LED allumée en permanence : pas de signal DMX ou sans fil.
• LED rouge clignotante : transmission en cours.
• LED verte clignotante : 126 chaînes reçues, recherche automatique en cours.

Le code d'identification peut être réglé en appuyant sur le bouton correspondant.
