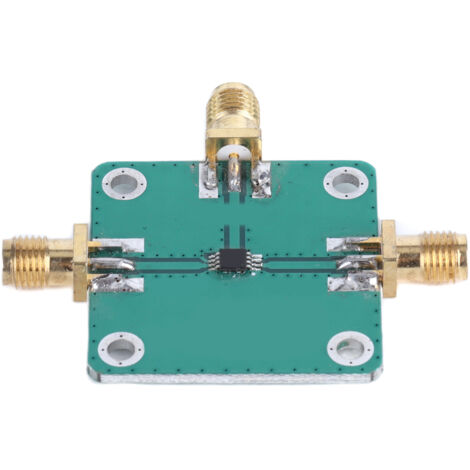

Ce module mélangeur double équilibré est un composant passif de haute performance, conçu pour des applications de mélange de fréquences exigeantes. Son intérieur est composé de diodes micro-ondes double équilibre, garantissant une fiabilité exceptionnelle.
Il se distingue par son isolation de port typique de 38 dB entre l'oscillateur local et la RF, assurant un fonctionnement stable et fiable. Construit sur une carte PCB double face épaisse de 1.6 mm, il est robuste, durable et offre une longue durée de vie. Sa grande surface de dissipation thermique contribue à une opération stable et permet des temps de fonctionnement prolongés.
Les performances de conversion sont excellentes avec une perte de conversion de seulement 8.0 dB et un facteur de bruit aussi bas que 8.0 dB (SSB). En tant que dispositif passif, il ne nécessite aucune alimentation électrique.
**Caractéristiques techniques détaillées :**
* **Type d'article :** Module Mélangeur Double Équilibré
* **Matériau :** PCB
* **Fonction :** Mélangeur (Mixer)
* **Alimentation :** Aucune requise (mélangeur passif)
* **Plage de fréquences :**
* Entrée RF : 1.5 - 3.8 GHz
* Sortie Fréquence Intermédiaire (FI) : DC - 1.0 GHz
* **Performances clés :**
* Perte de conversion : 8.0 dB
* Facteur de bruit : 8.0 dB (SSB)
* Entrée Oscillateur Local recommandée : +18 dBm
* **Isolation des ports (typique) :**
* Oscillateur Local vers RF : 38 dB
* Oscillateur Local vers Fréquence Intermédiaire : 28 dB
* **Niveaux d'entrée :**
* Haut IP3 (IIP3) : 18 dBm
* Compression à 1 dB (P1dB) en entrée : 8 dBm
* Valeur d'entrée maximale RF/LO : 22 dBm
* Entrée maximale Oscillateur Local : 27 dBm (0.5W)
* **Connecteurs :** Modèle SMA femelle standard
* Entrée RF : Port RFin
* Entrée Oscillateur Local : Port LOin (niveau de signal recommandé 13 dBm)
* Sortie FI : Port IFout
**Votre commande comprend :**
1 x Module Mélangeur Double Équilibré.
