Sr2b122bd Schneider - Automate Zelio Logic - Relais Intelligent 12 E/s 24vcc - Horloge + Afficheur

Relais Zelio Compact 12 entrées sorties - Alimentation 24Vcc

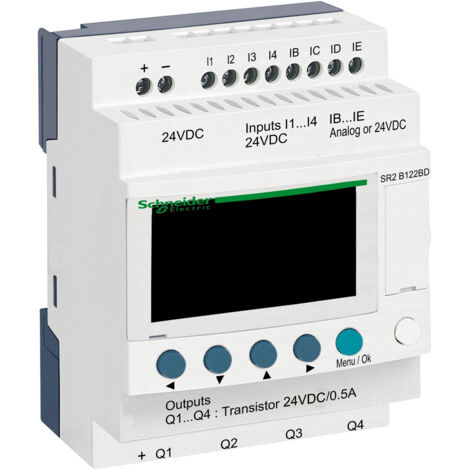

Le relais intelligent SR2B122BD de Schneider Electric est un contrôleur logique programmable simple à mettre en œuvre. Il se programme facilement grâce au logiciel Zelio Soft 2 et son interface intuitive.

Facile à installer, ce Relais Zelio Logic se monte sur un rail DIN symétrique standard. Toutes les entrées sorties du PLC sont équipées d'un bornier à vis.

La référence Zelio SR2B122BD est un modèle Compact cela signifie qu'il ne peut pas être associé à un module d'extension d'entrées sorties.
Si vous recherchez un relais zelio évolutif, préférez le modèle Modulaire qui pourra recevoir différents modules d'extensions.

Cet automate Zelio est équipé d'une horloge et d'un écran d'affichage digital.

• Tension d'alimentation: 24Vcc
• Entrées sorties totales: 12
• Entrées TOR: 8
• dont entrées analogiques 0-10V: 4
• Sorties à relais: 0
• Sorties à transistor: 4
• Écran d'affichage rétro-éclairé: Oui
• Horloge: Oui

Caractéristiques principales de l'Automate Zelio Schneider de référence SR2B122BD :

• Gamme : Zelio Logic

• Type de produit ou équipement : Relais intelligent compact

• Complémentaires affichage local : Avec

• nombre de lignes de schéma de contrôle : 0?240 avec Ladder programmation0?500 avec FBD programmation

• temps de cycle : 6?90 ms

• temps de sauvegarde : 10 ans à 25 °C

• dérive de l'horloge : 12 min/an à 0?55 °C6 s/mois à 25 °C

• vérifications : Mémoire du programme à chaque mise sous tension

• [Us] tension d'alimentation : 24 V DC

• Limites de la tension d'alimentation : 19,2?30 V

• maximum supply current : 100 mA (sans extension)

• puissance dissipée en W : 3 W sans extension

• protection inversion de polarité : Avec

• nombre entrées TOR : 8 se conformer à EN/CEI 61131-2 type 1

• Type d'entrée numérique : Résistif

• tension entrées numériques : 24 V DC

• courant d'entrée TOR : 4 mA

• fréquence de comptage : 1 kHz pour entrée TOR

• tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR>= 15 V pour IB à IG utilisés comme circuit d'entrée numérique

• tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR<= 5 V pour IB à IG utilisés comme circuit d'entrée numérique

• état actuel 1 garanti : >= 1,2 mA (IB à IG utilisés comme circuit d'entrée numérique)>= 2,2 mA (circuit d'entrée numérique I1 à IA et IH à IR)

• état actuel 0 garanti : <= 0,75 mA (circuit d'entrée numérique I1 à IA et IH à IR)

• compatibilité de l'entrée numérique : Détecteurs de proximité PNP à 3 fils pour entrée TOR

• Nombre d'entrées analogiques : 4

• Type d'entrée analogique : Mode commun

• Plage d'entrée analogique : 0...24 V0...10 V

• tension maximale admissible : 30 V pour circuit d'entrée analogique

• Résolution d'entrée analogique : 8 bits

• valeur du bit de poids faible : 39 mV pour circuit d'entrée analogique

• temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique

• erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique+/- 6,2 % à 55 °C pour circuit d'entrée analogique

• précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique

• portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique

• impédance d'entrée : 12 kOhm pour IB à IG utilisés comme circuit d'entrée analogique12 kOhm pour IB à IG utilisés comme circuit d'entrée numérique7,4 kOhm pour circuit d'entrée numérique I1 à IA et IH à IR

• Nombre de sorties : 4 transistor

• tension de sortie : 24 V sortie transistor

• limites de la tension de sortie : 19,2?30 V CC (sortie transistor)

• courant de charge : 0,5?0,625 A sortie transistor

• [Ures] tension résiduelle : 2 V à phase 1 sortie transistor

• protection surcharge : Avec protection contre les surcharges pour sortie transistor

• protection court-circuit : Avec sortie transistor

• protection surtension : Avec protection contre les surtensions pour sortie transistor

• horloge : Avec

• temps de réponse : <= 1 ms (de phase 0 à phase 1) pour sortie transistor<= 1 ms (de phase 1 à phase 0) pour sortie transistor

• Mode de raccordement : Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigideBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec embout

• Couple de serrage : 0,5 N.m

• Catégorie de surtension : III se conformer à EN/IEC 60664-1

• Poids du produit : 0,22 kg
