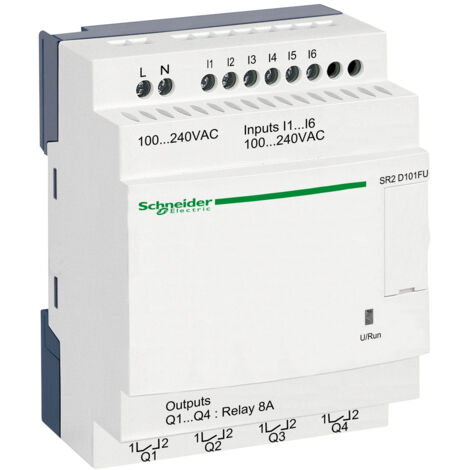

Sr2d101fu Schneider - Automate Zelio Logic - Relais Intelligent 10 E/s 100 à 240vca - Sans Horloge Sans Afficheur

Relais Zelio Compact 10 entrées sorties - Alimentation 100 à 240Vac

Le relais intelligent SR2D101FU de Schneider Electric est un contrôleur logique programmable simple à mettre en œuvre. Il se programme facilement grâce au logiciel Zelio Soft 2 et son interface intuitive.

Facile à installer, ce Relais Zelio Logic se monte sur un rail DIN symétrique standard. Toutes les entrées sorties du PLC sont équipées d'un bornier à vis.

La référence Zelio SR2D101FU est un modèle Compact cela signifie qu'il ne peut pas être associé à un module d'extension d'entrées sorties.
Si vous recherchez un relais zelio évolutif, préférez le modèle Modulaire qui pourra recevoir différents modules d'extensions.

Cet automate Zelio n'inclut pas d'horloge ni d'écran d'affichage digital.

• Tension d'alimentation: 100 à 240Vac
• Entrées sorties totales: 10
• Entrées TOR: 6
• dont entrées analogiques 0-10V: 0
• Sorties à relais: 4
• Sorties à transistor: 0
• Écran d'affichage rétro-éclairé: Non
• Horloge: Non

Caractéristiques principales de l'Automate Zelio Schneider de référence SR2D101FU :

• Gamme : Zelio Logic

• Type de produit ou équipement : Relais intelligent compact

• Complémentaires affichage local : Sans

• nombre de lignes de schéma de contrôle : 240 avec Ladder programmation

• temps de cycle : 6?90 ms

• temps de sauvegarde : 10 ans à 25 °C

• dérive de l'horloge : 12 min/an à 0?55 °C6 s/mois à 25 °C

• vérifications : Mémoire du programme à chaque mise sous tension

• [Us] tension d'alimentation : 100...240 V AC

• Limites de la tension d'alimentation : 85?264 V

• Fréquence d'alimentation : 50/60 Hz

• maximum supply current : 30 mA à 240 V (sans extension)80 mA à 100 V (sans extension)

• Puissance consommée en VA : 7 VA sans extension

• tension d'isolement : 1780 V

• Type de protection : Contre l'inversion de bornes (instructions de contrôle non exécutées)

• nombre entrées TOR : 6

• tension entrées numériques : 100...240 V CA

• courant d'entrée TOR : 0,6 mA

• fréquences d'entrée numérique : 47...53 Hz57,..63 Hz

• tension état 1 garanti : >= 79 V pour entrée TOR

• tension état 0 garanti : <= 40 V pour entrée TOR

• état actuel 1 garanti : >= 0,17 mA (entrée TOR)

• état actuel 0 garanti : <= 0,5 mA (entrée TOR)

• impédance d'entrée : 350 kOhm pour entrée TOR

• Nombre de sorties : 4 relais

• limites de la tension de sortie : 5...30 V CC (sortie relais)24...250 V CA

• description des contacts : "F" pour sortie relais

• courant thermique de sortie : 8 A pour les 4 sorties pour sortie relais

• durée de vie électrique : AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1

• pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais)

• taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais

• durée de vie mécanique : 10000000 cycle pour sortie relais

• [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1

• horloge : Sans

• temps de réponse : 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais

• Mode de raccordement : Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigideBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec embout

• Couple de serrage : 0,5 N.m

• Catégorie de surtension : III se conformer à EN/IEC 60664-1

• Poids du produit : 0,22 kg
