Description générale

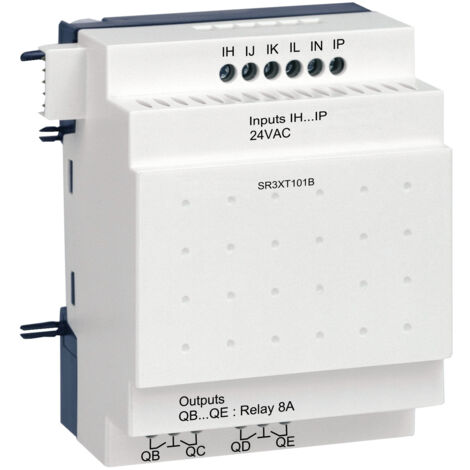

Le module d'extension SR3XT101B de Schneider Electric est conçu pour augmenter le nombre d'entrées et de sorties TOR ainsi que de relais de votre automate Zelio Logic. Ce module est spécifiquement compatible avec les contrôleurs Zelio Logic modulaires, les modèles compacts ne pouvant pas recevoir d'extensions.Spécifications techniques
- Tension d'alimentation : 24 V AC
- Entrées/sorties supplémentaires totales : 10
- Entrées TOR supplémentaires : 6
- Sorties à relais supplémentaires : 4
- Fréquence d'alimentation : 50/60 Hz
- Poids du produit : 0,2 kg
- Impédance d'entrée : 4,6 kOhm pour entrée TOR
- Durée de vie électrique : 500000 cycles à 230 V, 0,9 A (AC-15)
- Durée de vie mécanique : 10000000 cycles pour sortie relais
Compatibilité et accessoires
- Compatible uniquement avec les contrôleurs Zelio Logic modulaires
Installation
- Mode de raccordement : Bornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24 à AWG 14) souple avec embout
- Couple de serrage : 0,5 N.m
Utilisation
- Utilisé pour augmenter le nombre d'entrées/sorties dans les systèmes d'automatisation
Autres informations
- Conforme à EN/IEC 60947-5-1
- Tension assignée de tenue aux chocs : 4 kV conforme à EN/CEI 60947-1 et EN/CEI 60664-1
