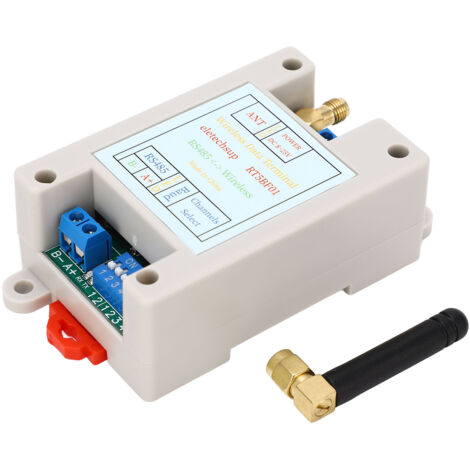

Module émetteur-récepteur sans fil 433M DC8-25V VHF UHF Radio RF UART RS485 pour RTU Smart Home

Description générale

  Ce module émetteur-récepteur sans fil 433M (DC8-25V) est un dispositif de communication RF polyvalent, conçu pour convertir des signaux UART/RS485 filaires en liaison radio sans fil (426-508.5MHz). Il est idéal pour les applications domotiques, de télémétrie et de contrôle industriel, offrant une connectivité stable et une configuration simplifiée.

Caractéristiques



1. Transmission sans fil fiable
   • Permet la transmission de données entre plusieurs modules sans câblage long.
   • Distance de transmission : 800-1000m en espace ouvert (sans obstacle).
   • Fréquence : 426-508.5MHz (16 canaux, intervalle 5.5MHz, défaut 426MHz).
   • Puissance de transmission : 20dBm | Sensibilité de réception : -121 DBM.

2. Facilité d'utilisation
   • Alimentation : DC8-25V (12V recommandé) | Courant de fonctionnement : 18-30mA.
   • Baud rate : 9600 (défaut), 19200, 38400, 115200 (format N, 8, 1).
   • Configuration simplifiée via dip switch (seulement 2 paramètres à définir).

3. Stabilité de connexion
   • Opère les appareils RS485 à distance, évitant les échecs de transmission dus à la rouille, aux connexions rompues ou au contact pauvre.
   • Jusqu'à 63 modules peuvent être cascades (utiliser un répéteur RS485 pour >16 modules).

4. Principe de fonctionnement
   • Convertit les signaux RS485 reçus en signaux sans fil.
   • Le module distant reçoit le signal RF et le reconvertit en sortie RS485.


Spécifications



• Type d'article : Module émetteur-récepteur sans fil (Wireless Transceiver Module)
• Alimentation : DC8-25V (12V recommandé)
• Port de communication : RS485
• Contenu du colis :
  • 1 × Module émetteur-récepteur sans fil
  • 1 × Accessoire


Applications typiques



• Caméras PTZ
• Capteurs de température
• Contrôleurs LED
• Relais RS485
• Systèmes de contrôle et télémétrie à distance
• Compteurs radio
• Domotique et automatisation résidentielle
• Contrôle d'accès
• Systèmes de reconnaissance
• Collecte de données
• Appareils informatiques
• Appareils domotiques intelligents
• Systèmes de surveillance bébé
• Thermomètres



Utilisation & Précautions



• Mise en œuvre
  1. Alimentez le module avec une tension DC8-25V (12V recommandé).
  2. Connectez le port RS485 à l'équipement cible (capteur, relais, etc.).
  3. Configurez les paramètres via le dip switch (fréquence, adresse).
  4. Testez la communication entre deux modules pour vérifier la transmission de données.

• Précautions
  • Assurez-vous que la tension d'alimentation ne dépasse pas 25V pour éviter d'endommager le module.
  • Placez les modules dans des zones avec une visibilité directe pour optimiser la portée de transmission.
