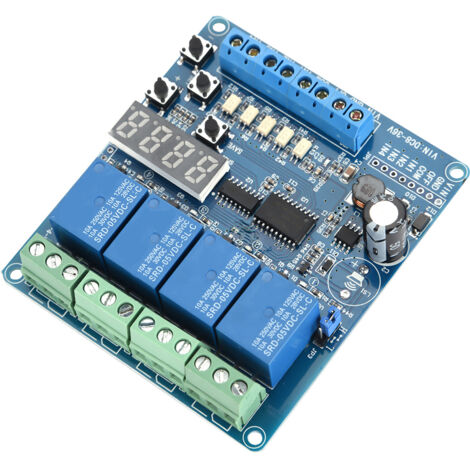

Module d'interface de relais temporisé multifonction à 4 canaux 8-36V, optocoupleur LED

Caractéristiques:

1. Avec 4 canaux de contrôle d'entrée et de sortie, chaque canal peut être réglé sur 20 types de fonctions pour répondre à davantage d'exigences d'application
2. L'entrée de tension large DC 8v-36v, avec la fonction de connexion anti-retour de puissance, n'endommagera pas le module en raison d'une mauvaise connexion d'alimentation
3. Avec voyant d'alimentation et voyant d'aspiration de relais
4. Au moins 1 seconde de fonction de synchronisation peut être définie, synchronisation précise, erreur inférieure à 1%
5. Ajouter une fonction d'économie d'énergie automatique

Spécifications:

Description :
Module de contrôle de relais multifonction à 4 canaux, utilisant des composants de haute qualité de qualité industrielle, soigneusement conçus et traités, des performances stables, un fonctionnement simple, peuvent être largement utilisés dans diverses applications de contrôle de puissance. Le module prérégle jusqu'à 20 types de fonctions, utilise une conception d'alimentation à large tension de 8 à 36 V et ajoute la fonction de liaison de chaque canal, les utilisateurs peuvent librement combiner de nombreuses nouvelles applications, telles que la liaison séquentielle, la liaison cyclique, etc. >Caractéristiques :
Avec 4 canaux de contrôle d'entrée et de sortie, chaque canal peut être réglé sur 20 types de fonctions pour répondre à davantage d'exigences d'application.
Entrée de tension large DC 8 V-36 V, avec fonction d'alimentation anti-retour. connexion, n'endommagera pas le module en raison d'une mauvaise connexion d'alimentation.
Avec voyant d'alimentation et voyant d'aspiration de relais.
Au moins 1 seconde de fonction de synchronisation peut être réglée, synchronisation précise, erreur inférieure à 1 %.
Ajouter une fonction d'économie d'énergie automatique.
Toutes les options de réglage peuvent être automatiquement enregistrées, le contenu de l'ensemble ne sera pas perdu lors de la mise hors tension.
L'entrée du signal de déclenchement prend en charge la sélection de l'utilisateur, le déclenchement d'impulsions de niveau haut ou bas.
Fonction des touches :
Menu 1 :
F--X Appuyez longuement sur SET pour entrer dans le menu 1, appuyez brièvement sur "+ -" pour régler X sur 0 ~ 3, correspondant à 1 ~ 4 canaux
Appuyez brièvement SET pour entrer dans le menu 2, appuyez brièvement sur "+ -" pour sélectionner les paramètres liés au canal X (0-7)
Menu 2 :
X--0 Sélection de fonction (00)
Appuyez brièvement sur SET pour entrer, appuyez brièvement sur "+ -" pour définir les paramètres 0 ~ 19, correspondant à la fonction 1 ~ fonction 20
X--1 T1 Hour (000)
Appuyez brièvement sur SET pour entrer, appuyez brièvement ou appuyez longuement sur "+ -" pour régler les heures T1 (0-255)
X--2 minutes T1 (00)
Appuyez brièvement sur SET pour entrer, appuyez brièvement ou appuyez longuement sur "+ -" pour régler les minutes T1 (0-59)
X--3 T1 Second (00)
Appuyez brièvement sur SET pour entrer, appuyez brièvement ou appuyez longuement sur "+ -" pour régler T1 secondes (0-59)
X--4 T2 Hour (000)< br> Appuyez brièvement sur SET pour entrer, appuyez brièvement ou appuyez longuement sur "+ -" pour régler les heures T1 (0-255)
X--5 T2 Minute (00)
Appuyez brièvement sur SET pour entrer, appuyez brièvement ou appuyez longuement sur "+ -" pour régler les minutes T1 (0-59)
X--6 secondes T3 (00)
Appuyez brièvement sur SET pour entrer, appuyez brièvement ou appuyez longuement sur "+ -" pour régler les secondes T1 ( 0-59)
X--7 Temps de cycle (0000)
Appuyez brièvement sur SET pour entrer, appuyez brièvement ou appuyez longuement sur "+ -" pour définir le nombre de cycles (0-9999)
Appuyez sur SAVE pour revenir ou ENREGISTRER pour quitter
Paramètre électrique :
Tension de fonctionnement : recommandé DC 8 V-36 V (tension de fonctionnement extrême DC 6 V-45 V)
Puissance nominale : puissance statique inférieure à 0,1 W
La puissance dynamique est moins de 1,5 W
Température de fonctionnement : recommandée - 20 ℃ à 60 ℃
(plage de température de fonctionnement limite - 30 ℃-70 ℃)
Capacité de charge : port normalement ouvert : DC 0-30 V/10 A, AC 0-250 V/10 A
Port normalement fermé : DC 0-28 V/10 A, AC 0-125 V/10 A
Port du module :
Borne d'entrée de tension/signal du module : il y a 8 interfaces de ligne, toutes avoir des bornes pour le confort de l'utilisateur
VIN : pôle positif CC
GND : pôle négatif CC
OFF : borne de commande d'alimentation
COM : extrémité Pommon de l'entrée du signal d'isolation photoélectrique
IN1-IN4 : signal d'entrée interface de détection
Sortie de charge de relais : interface à 12 fils, toutes les interfaces ont des bornes
Remarque : L'interface de détection du signal d'entrée peut être active-haute ou active-basse. L'utilisateur peut sélectionner via le port COM. Si COM est connecté à H, IN1-IN4 est actif haut, si COM est connecté à L, IN1 -IN4 est actif bas !
Spécifications :
Matériau : ABS
Taille : env. 85 x 75 mm / 3,35 x 2,95 pouces
Poids : env. 88 g
Liste des paquets :
1 x module de relais
