Module d'enregistrement de vol (boîte noire) pour composants électroniques industriels
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

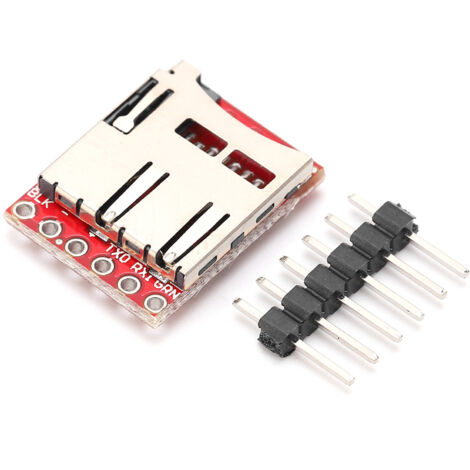

Ce module Black Box est un enregistreur de données conçu pour les contrôleurs de vol. Il fonctionne via une simple connexion série et prend en charge les cartes mémoire TF d'une capacité allant jusqu'à 64 Go (format FAT16/32). Son rôle principal est de stocker ou "enregistrer" un grand volume de données série, servant ainsi de boîte noire fiable pour conserver toutes les données série générées par votre projet.
La carte intègre le firmware blackbox_v2.0, un outil extrêmement utile. En fonctionnement, le contrôleur de vol transmet les informations de vol à chaque itération de la boucle de contrôle vers un registre ouvert, où elles sont enregistrées via le port série. Après un vol, vous pouvez visualiser les journaux résultants à l'aide d'un visualiseur de logs interactif.
Pour des analyses plus poussées, l'outil blackbox_decode vous permet de convertir les logs en fichiers CSV. Vous pouvez également utiliser l'outil blackbox_rendering pour transformer le journal de vol en une vidéo de rendu.
**Caractéristiques techniques :**
* Type d'article : Boîte noire pour contrôleur de vol
* Tension d'entrée (VDC) : 3.3V à 12V (3.3V à 5V recommandé)
* Support de stockage : Carte TF FAT16/32, jusqu'à 64 Go
* Interface de commande : Simple
* Débit en bauds : Configurable
* Programme de démarrage par défaut : Pro mini pour ATmega328P 5V 16Mhz
* Broches Pogo SPI : 4
* Indicateurs : Deux LED indiquant l'état d'écriture
* Consommation : 2mA au repos, 6mA à vitesse d'enregistrement maximale
**Contenu du colis :**
* 1 x Module Black Box
* 1 x Jeu de broches
Caractéristiques
- MarqueZEVE
- Longueur8 cm
- Largeur5 cm
- Hauteur1 cm
- Poids100 g
