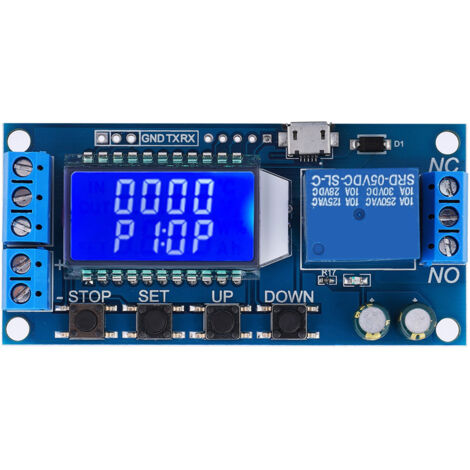

Module de relais temporisé 5 V 12 V 24 V, minuterie de cycle d'arrêt 0,01 s-9999 min avec écran LCD

Caractéristiques:

1. 1. Avec l'écran d'affichage LCD, le mode et les paramètres actuels sont clairs en un coup d'œil.
2. 2. Prise en charge du déclencheur de niveau haut ou bas, contrôle de la quantité de commutation, adapté à la plupart des applications.
3. 3. Large tension d'alimentation 6 ~ 30 V, prise en charge de l'alimentation micro USB 5.0 V, très pratique à utiliser.
4. 4. Prend en charge le téléchargement de données UART et le réglage des paramètres.
5. 5. Fonction d'arrêt d'urgence à un bouton (bouton STOP), avec protection de connexion inversée.

Spécifications:

Caractéristiques :
1. Avec l'écran d'affichage LCD, le mode et les paramètres actuels sont clairs en un coup d'œil.
2. Prise en charge du déclencheur de niveau haut ou bas, contrôle de la quantité de commutation, adapté à la plupart des applications.
3. Large tension d'alimentation 6 ~ 30V, prise en charge de l'alimentation micro USB 5.0V, très pratique à utiliser.
4. Prend en charge le téléchargement de données UART et le réglage des paramètres.
5. Fonction d'arrêt d'urgence à un bouton (bouton STOP), avec protection contre les inversions de connexion.
6. Ajoutez le mode veille, après l'activation, aucune opération dans les 5 minutes, éteignez automatiquement le rétroéclairage LCD, tous les boutons réveillent l'écran.
7. Différents paramètres 0P, CL, LOP peuvent être définis, ces paramètres sont indépendants les uns des autres et enregistrés séparément.
8. Enregistrez automatiquement tous les paramètres de réglage en cas de panne de courant.
9. Carte de circuit imprimé de qualité industrielle, avec isolation optocoupleur pour améliorer la capacité anti-interférence.

Spécification :
Type d'article : Module de relais de retard
Tension de fonctionnement : 6--30 V
Plage de temporisation : 0,01 s -9999 min réglable en continu
Source du signal de déclenchement : déclencheur de haut niveau (3,0 V ~ 24 V), déclencheur de bas niveau (0,0 V ~ 0,2 V), contrôle de la quantité de commutation (commutateur passif)
Capacité de sortie : peut contrôler des appareils à moins de 30 V 5A ou moins de 220V 5A
Courant de repos : 15 mA
Courant de fonctionnement : 50 mA
Durée de vie : > 100 000 fois
Température de fonctionnement : -40 ~ 85 °C
Taille : 88 x 3,8 x 1,9 cm / 3,15x1,5x0,75in

Comment choisir la plage de temporisation :
Dans l'interface de modification des paramètres OP/CL, appuyez brièvement sur le bouton STOP pour sélectionner la plage de temporisation :
XXXX : la plage de temporisation est 1s~9999s
XXX.X : la plage de temps est de 0,1s à 999,9s
XX.XX : la plage de temps est de 0,01s à 99,99s
X.X.X.X : la plage de temps est de 1min à 9999min

Paramètre Réglage :
Description du paramètre : OP : temps de conduction, CL : temps de déconnexion, LOP : numéro de cycle (1-9999 fois, ''----'' signifie boucle infinie)
a) Entrez dans l'interface de réglage en appuyez longuement sur le bouton SET ;
b) Définissez d'abord le mode de fonctionnement, le mode de fonctionnement clignote, réglez le mode de fonctionnement en appuyant brièvement sur le bouton UP/DOWN ;
c) Appuyez brièvement sur le bouton SET pour sélectionner le mode de fonctionnement mode et entrez les réglages des paramètres du système ;
d) Dans l'interface de réglage des paramètres du système, appuyez brièvement sur le bouton SET pour changer les paramètres du système à modifier, appuyez brièvement / appuyez longuement sur le bouton UP / DOWN pour modifier ;
(Remarque : appuyez brièvement sur SET en mode P-1 ~ p-3, P-7 );
e) Dans l'interface de modification des paramètres OP/CL, appuyez sur STOP pour changer l'unité de synchronisation (1 s/0,1 s/0,01 s /1min);
f) Tous les paramètres sont définis, appuyez et maintenez enfoncé le bouton SET pour enregistrer les paramètres et quitter l'interface de réglage ;

Description du mode de fonctionnement :
P1 : après que le signal est déclenché, le relais allume le temps OP, puis s'éteint ; dans le temps OP, le signal est à nouveau déclenché.
P2 : après le déclenchement du signal, le relais s'allume le temps OP puis s'éteint ; dans le temps OP, le signal déclenche le recomptage
P3 : après le déclenchement du signal, le relais active le temps OP puis s'éteint ; dans le temps OP, le signal déclenche à nouveau la réinitialisation, le relais est déconnecté et le chronométrage est arrêté.
P4 : après que le signal de déclenchement est donné, le relais s'allume le temps OP après que le relais est éteint, et le relais est éteint une fois le chronométrage terminé ;
P5 : donnez le signal de déclenchement, une fois que le relais s'allume le temps OP, le relais éteint le temps CL, puis boucle l'action ci-dessus, le signal est à nouveau donné dans le cycle, le relais est déconnecté, le chronométrage est arrêté ; le nombre de cycles (LOP) peut être réglé ;
P6 : aucun signal de déclenchement n'est requis après la mise sous tension, le relais active le temps OP, le relais désactive le temps CL et l'action ci-dessus est cyclée ; le nombre de cycles (LOP) peut être réglé ;
P7 : Fonction de maintien du signal S'il y a un signal de déclenchement, la synchronisation est effacée, le relais reste allumé ; lorsque le signal disparaît, le relais est désactivé après la temporisation OP ; pendant le chronométrage, il y a un signal et le chronométrage est effacé ;

Fonction supplémentaire :
a) Fonction de veille automatique : dans l'interface de fonctionnement, appuyez ou maintenez le bouton STOP pour activer ou désactiver la veille automatique fonction (L-P sélectionnez on pour démarrer la fonction veille, off pour désactiver la fonction veille);
b) Sélection de la fonction relais : dans l'interface de fonctionnement, la fonction relais est activée ou désactivée en appuyant brièvement sur le bouton STOP, 'on ' répond à la condition de conduction, le relais est normalement allumé et 'OFF' répond à la condition de conduction, et le relais n'est pas allumé ; 'OFF' Dans l'état, le système clignote 'OUT' ;
c) Vue des paramètres : dans l'interface en cours d'exécution, appuyez brièvement sur le bouton SET pour afficher les paramètres actuels du système, ce qui n'affecte pas le fonctionnement normal de le système ;
d) Commutation du contenu de l'affichage : en mode P-5 P-6, changez le contenu de l'affichage (durée d'exécution/numéro de cycle) en appuyant brièvement sur le bouton BAS ;

Liste des paquets :
1 x module de relais de retard
