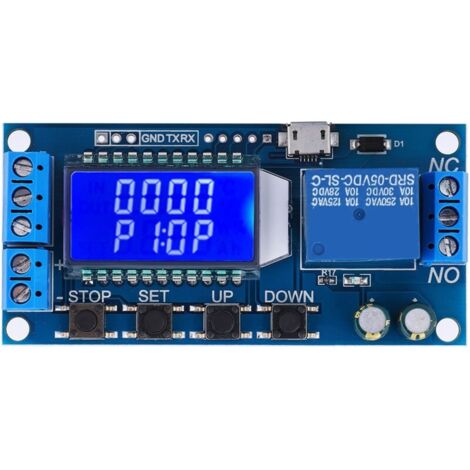

Module de Relais. Module de Relais à Retard. Module de Minuterie à Cycle de Retard de 5 V 12 V 24 V. 0.01 s à 9 999 min avec écran LCD

Description générale

Le module de relais à retard est un dispositif polyvalent conçu pour contrôler des appareils électriques avec une grande précision.

Il offre une plage de synchronisation réglable de 0.01 seconde à 9 999 minutes. permettant une flexibilité d'utilisation dans diverses applications.

Équipé d'un écran LCD. il affiche clairement le mode et les paramètres actuels. facilitant ainsi son utilisation.

Ce module prend en charge les déclenchements de haut et bas niveau. et est capable de gérer des charges allant jusqu'à 30 V 5 A ou 220 V 5 A.

Spécifications techniques

Type d'article: Module de relais de retard Tension de travail: 6-30 V Plage de synchronisation: 0.01 s - 9 999 min réglable en continu Source de signal de déclenchement: haut niveau (3.0V ~ 24V). bas niveau (0.0V ~ 0.2V) Capacité de sortie: 30 V 5 A ou 220 V 5 A Courant de repos: 15 mA Courant de fonctionnement: 50 mA

Durée de vie: > 100 000 fois Température de fonctionnement: -40 ~ 85 °C

Taille: 88 x 38 x 19 mm

Installation

Pour installer le module. suivez ces étapes : Accédez à l'interface de réglage en appuyant longuement sur le bouton SET.

Réglez le mode de travail en utilisant les boutons HAUT/BAS.

Appuyez sur le bouton SET pour sélectionner le mode de travail et entrer dans les réglages des paramètres.

Modifiez les paramètres en appuyant brièvement ou longuement sur les boutons UP/DOWN.

Utilisation

Le module est conçu pour être utilisé dans diverses applications nécessitant un contrôle de temporisation.

Il permet de définir différents paramètres tels que : OP: temps de conduction CL: temps de déconnexion LOP: numéro de cycle (1-9999 fois. avec option de boucle infinie) Il est également équipé d'une fonction d'arrêt d'urgence à un bouton (bouton STOP) et d'une protection contre la connexion inversée.

Autres informations

Écran LCD avec mode veille pour économiser l'énergie. Prise en charge de l'alimentation micro USB 5.0V. Enregistrement automatique des paramètres en cas de panne de courant.

Fonctionnalité de téléchargement des données UART. Carte de circuit imprimé de qualité industrielle avec isolation par optocoupleur pour une meilleure résistance aux interférences.
