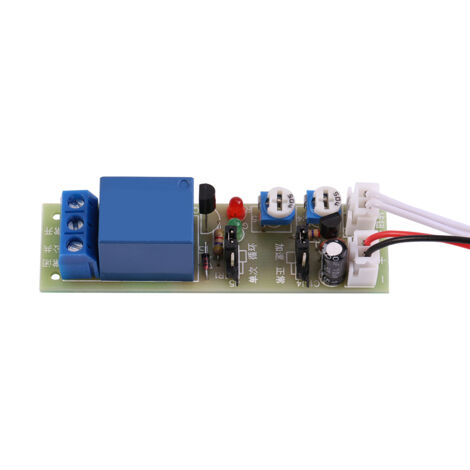

Module de relais de l'interrupteur ON / OFF RELAD RELAGE RELAGE DE RELAGE INFIRMATIVE (DC12V, 0-15min)

Caractéristiques:

1. C'est un module de relais temporisé avec des performances de haute précision, stables et fiables
2. Prend en charge 2 modes, le mode mon (une fois) et le mode cycle, et vous pouvez simplement changer de mode en ajustant le cavalier
3. Il existe une large plage de temps que vous pouvez définir, à la fois l'heure d'activation et l'heure d'arrêt sont réglables
4. Il est idéal pour contrôler la course alternative ou la mise sous tension et hors tension répétitive pour les tests de rodage des équipements et des produits.
5. Largement utilisé sur l'équipement de fonctionnement de la minuterie, le circuit de test répétitif de la machine, la pompe intermittente de l'aquarium, etc.

Spécifications:

Caractéristiques :
Il s'agit d'un module de relais temporisé avec des performances de haute précision, stables et fiables.
Prend en charge 2 modes, le mode mon (une fois) et le mode cycle, et vous pouvez simplement changer de mode en ajustant le cavalier.
Il existe de nombreuses plages de tension et de temps au choix, le temps « marche » et le temps « arrêt » sont réglables.
Il est idéal pour contrôler la course alternative ou la mise sous et hors tension répétitive pour brûler les équipements et les produits. -en test.
Largement utilisé sur les équipements de fonctionnement de minuterie, les circuits de test répétitifs de machines, les pompes intermittentes d'aquarium, etc.
Spécifications :
Type : DC5V,0-15min/DC5V,0-60min/DC12V, 0-15min/DC12V,0-60min/DC24V,0-15min/DC24V,0-60min (Facultatif)
Max. Capacité de charge : 10A250VAC, 10A30VDC
Taille : 70*20 mm / 2,75*0,78"
Erreur de temps :
T1 (le temps de retard d'activation du relais), T2 (le temps de retard d'activation du relais)
Mode une fois (Jumper OP3) :
1. Le module est allumé, lorsqu'il est déclenché, le relais est allumé, le relais est déconnecté
2. Lorsqu'il est déclenché sur le processus de retard, il est à nouveau déclenché. interrompra immédiatement le retard. Mode cycle (cavalier OP4) :
1. Le module est allumé, lorsqu'il est déclenché, le relais est allumé, retarde T1 et le relais est déconnecté, retarde T2, le relais est activé. Réactivé. Un tel cycle. T1 et T2 sont réglés respectivement par deux résistances réglables.
Lorsqu'il est déclenché sur le processus de retard, il interrompra immédiatement le retard.
Comment régler le temps rapidement :
Le temps peut être rapidement réglé en mesurant la tension (Uc) de la résistance. Prenez un module 5 V 15 min comme exemple. Si Uc = 2 V, temps = 2 V/5 V*15 min = 6 min.
Le forfait comprend : 1 x relais temporisé. Module
