Informations produit
Description
Bienvenue dans notre boutique !

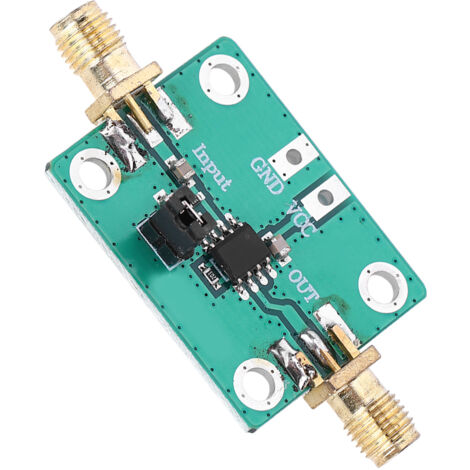

Nous vous présentons notre module de mise en forme frontal pour fréquencemètre, un produit 100% neuf et de haute qualité. Ce module est conçu pour façonner et conditionner les signaux périodiques sur une large plage de tension, facilitant ainsi les mesures de fréquence précises sans nécessiter de réglages complexes.
Au cœur de ce module se trouve le comparateur TLV3501, un composant monocanal haute vitesse à sortie push-pull. Il se distingue par un temps de propagation extrêmement rapide de seulement 4,5 nanosecondes et fonctionne avec une tension d'alimentation basse, comprise entre 2,7V et 5V DC. Sa conception avec entrée au-delà de la pleine échelle en fait une solution idéale pour les applications à basse tension.
La sortie rail-à-rail de ce comparateur lui permet de piloter directement les logiques CMOS ou TTL, offrant une excellente compatibilité. Le module est capable de convertir efficacement diverses formes d'ondes, y compris les sinusoïdes, les ondes carrées et les ondes triangulaires, en signaux carrés nets, et ce, sans qu'il soit nécessaire de définir un seuil de tension.
Ses caractéristiques techniques sont les suivantes :
- **Tension d'entrée** : 8 à 1000 mV (valeur efficace)
- **Fréquence d'entrée** : de 1 Hz à 120 MHz, avec une sensibilité pouvant atteindre 1 Hz.
- **Impédance d'entrée** : 20 kOhms
- **Interface de connexion** : Connecteur SMA femelle (avec trou intérieur fileté mâle)
- **Construction** : Boîtier en métal pour une bonne durabilité et un blindage.
Ce module polyvalent trouve son utilité dans plusieurs applications clés :
1. Conversion d'ondes sinusoïdales en ondes carrées.
2. Fonctionnement en comparateur à passage par zéro.
3. Utilisation comme comparateur universel.
De plus, il offre une bonne extensibilité, permettant des modifications ou des adaptations avec seulement quelques changements de composants de base.
Votre commande comprend :
1 x Module de mise en forme frontal pour fréquencemètre.
Prêt à l'emploi et fiable, ce module est l'outil parfait pour vos projets de test et mesure électroniques.
Caractéristiques
- MarqueLISATR
- CouleurVert
- Hauteur1 cm
- Largeur6 cm
- Longueur8 cm
- MatièresMétal
- Poids100 g
- Type d'accessoires pour outil de mesure & détectionCellule de réception
- Réf. ManoManoME101999404
- MMID872620404882
- Réf. fabricantYM0326-LT26037
- EAN1062655183308
