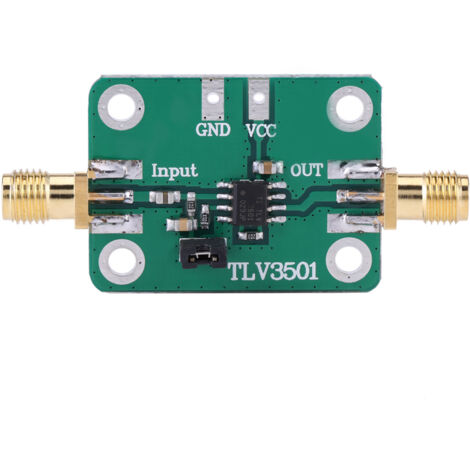

Front-End-Shaping-Modul für den Hochgeschwindigkeits-Frequenzkomparator TLV3501

Beschreibung: Der TLV3501 ist ein schneller, einkanaliger Gegentaktkomparator mit einer Verzögerung von 4,5 ns und einer Versorgungsspannung von +2,7 V bis +5,5 V. Dank seines großen Gleichtakt-Eingangsspannungsbereichs eignet er sich ideal für Niederspannungsanwendungen. Sein Rail-to-Rail-Ausgang kann CMOS- oder TTL-Logik direkt ansteuern. Dieses Modul eignet sich für eine Vielzahl von Spannungssignalformungsperioden und kann als Eingangsmodul für Frequenzmessungen, Phasendifferenzmessungen im Zeitbereich und mehr verwendet werden. Es diente unter anderem als Eingangsmodul beim National Student Electronic Design Competition 2015 (Kategorie F) für digitale Frequenzmesser. Sinus-, Rechteck- und Dreiecksignale können ohne Schwellwertanpassung in Rechteckwellen umgewandelt werden, was einen unkomplizierten Betrieb ohne Fehlersuche ermöglicht. Darüber hinaus erfordert seine hohe Erweiterbarkeit nur geringfügige Modifikationen. Spezifikationen: Versorgungsspannung: 2,7–5 V DC; Eingangsspannung: 8–1000 mV (RMS). Ausgangspegel: Rail-to-Rail-Ausgang, kompatibel mit TTL/CMOS-Pegeln; Eingangsfrequenz: 1 Hz bis 120 MHz (min. 1 Hz); Schnittstelle: SMA-Buchse (Außengewinde); Eingangsimpedanz: 20 kΩ; Abmessungen: 5 × 2,5 cm; Gewicht: 8 g. Anwendungen: 1. Umwandlung von Sinus- in Rechteckwellen; 2. Nulldurchgangskomparator; 3. Universeller Komparator. Lieferumfang: 1 × Frequenzmessmodul. Der TLV3501 ist ein schneller, einkanaliger Gegentaktkomparator mit einer Verzögerung von 4,5 ns und einer Versorgungsspannung von +2,7 V bis +5,5 V. 2. Dieses Modul kann Spannungssignale über einen weiten Periodenbereich formen, insbesondere für Frequenzmessungen, Phasenmessungen im Zeitbereich und andere Eingangssignalaufbereitungsanwendungen. 3. Sein Rail-to-Rail-Ausgang kann direkt eine CMOS- oder TTL-Logikschaltung ansteuern. 4. Ohne Schwellwertanpassung lassen sich Sinus-, Rechteck- und Dreiecksignale in Rechteckwellen umwandeln, was die Bedienung vereinfacht und die Fehlersuche überflüssig macht. 5. Darüber hinaus ermöglicht die hohe Erweiterbarkeit geringfügige Modifikationen der ursprünglichen Eigenschaften.
