Module de mélangeur RF passif à double canal 9‑15G, conversion de fréquence bas bruit pour montée/descente

23,99€
Produit similaire livré par
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
109,90 €229

Ces articles peuvent vous intéresser !

Carte électronique CAME ZA3PCAME

Carte électronique CAME ZA3P

40
Livraison gratuite
KS Tools - Composition SRM 3,6m - 810.8053KSTOOLS

KS Tools - Composition SRM 3,6m - 810.8053

Livraison gratuite
Établi pliant FatMax STANLEY, FMST1-75672
10 € offerts
STANLEY

Établi pliant FatMax STANLEY, FMST1-75672

77
132,10€

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

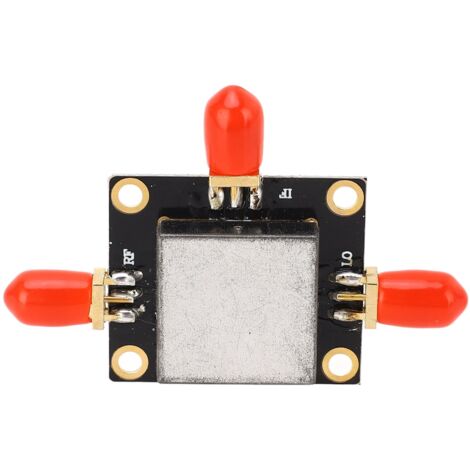

Découvrez notre module mélangeur double équilibré passif, un composant de haute qualité conçu pour des performances RF fiables. Ce module est construit sur un circuit imprimé (PCB) robuste, offrant une conception compacte, facile à installer, à manipuler et d'une grande praticité.

Il se présente sous la forme d'un boîtier plastique pour montage en surface (SMD) avec 8 broches. Son cœur intègre des diodes d'excellente qualité et une structure de transformateur plat optimisée pour des performances supérieures.

Ce mélangeur passif est caractérisé par une perte de conversion de seulement 8dB et une isolation remarquable de 25dB entre l'oscillateur local (LO) et les ports RF ou FI. Ses spécifications techniques incluent une figure de bruit (SSB) de 8dB, une compression à 1dB en entrée à 9.5dBm et un point d'interception d'ordre 3 (IP3) en entrée de 17dBm.

Il est parfaitement adapté pour une large gamme d'applications telles que les convertisseurs élévateurs (upconverter), les convertisseurs abaisseurs (down converter), les modulateurs et démodulateurs de phase doubles, ou encore comme comparateur de phase.

**Spécifications détaillées :**

* **Type d'article :** Mélangeur Double Canal Équilibré Faible Bruit

* **Matériau :** PCB

* **Perte de conversion :** 8dB

* **Isolation LO vers RF :** 25dB

* **Isolation LO vers FI :** 25dB

* **Plage de fréquence, RF et LO :** 9 - 15 GHz

* **Plage de fréquence, FI :** DC - 2.5 GHz

* **Figure de bruit (SSB) :** 8dB

* **Compression à 1dB (Entrée) :** 9.5 dBm

* **IP3 (Entrée) :** 17 dBm

**Contenu du colis :**

1 x Module Mélangeur Double Canal Équilibré

Caractéristiques

  • Marque
    ZEVE
  • Réf. ManoMano
    ME102003076
  • MMID
    396204690211
  • Réf. fabricant
    KZY0325[ym]-72866
  • EAN
    1122346659137
