Module de mélangeur RF doublement équilibré pour conversion micro-ondes et inversion de fréquence sur PCB
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

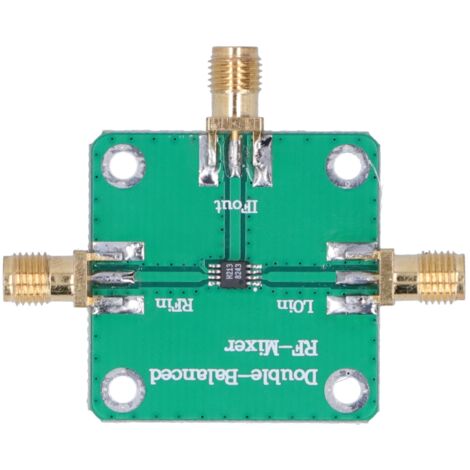

Ce module mélangeur RF de haute qualité est conçu pour offrir des performances stables et une durabilité exceptionnelle. Fabriqué à partir d'une seule pièce moulée, il est exempt de bavures et présente une surface lisse, garantissant une installation simple et sans accroc. La carte de circuit imprimé utilise une double face épaisse de 1,6 mm, assurant une excellente conduction des courants, qu'ils soient de forte ou de faible intensité. Sa grande surface de dissipation thermique permet un fonctionnement prolongé et fiable dans le temps.
Réalisé avec une technologie avancée et un savoir-faire excellent, ce module bénéficie d'une finition soignée. Sa structure robuste et ses hautes performances en font un choix idéal pour vos applications.
**Caractéristiques techniques :**
* **Type d'article :** Module Mélangeur RF
* **Matériau :** PCB
* **Alimentation :** Mélangeur passif (ne nécessite pas d'alimentation externe)
* **Entrée RF :** 1,5 - 3,8 GHz
* **Sortie Fréquence Intermédiaire :** DC - 1,0 GHz
* **Perte de Conversion :** 8,0 dB
* **Facteur de Bruit :** 8,0 dB (SSB)
* **Entrée Oscillateur Local :** +18 dBm
* **Isolation des Ports (typique) :**
* Oscillateur local vers RF : 38 dB
* Oscillateur local vers Fréquence Intermédiaire : 28 dB
* **Point d'Interception du 3ème Ordre (IIP3) :** 18 dBm
* **Point de Compression à 1 dB (P1dB) :** 8 dBm
* **Connecteurs :** Modèle standard SMA femelle
* **Dimensions :** Environ 33 x 33 mm / 1,3 x 1,3 pouce (sans les connecteurs)
* **Épaisseur de la carte :** Environ 1,6 mm / 0,1 pouce
**Valeurs Maximales Absolues (à ne pas dépasser pour éviter tout dommage irréversible) :**
* Entrée RF/Oscillateur Local maximale : 22 dBm
* Entrée Oscillateur Local maximale : 27 dBm (0,5W)
**Contenu du colis :**
* 1 x Module Mélangeur RF
Caractéristiques
- MarqueZEVE
- MatièresPlastique
- Poids100 g
- Réf. ManoManoME102018919
- MMID473257957527
- Réf. fabricantKZY0325[ym]-79882
- EAN1122346729298
